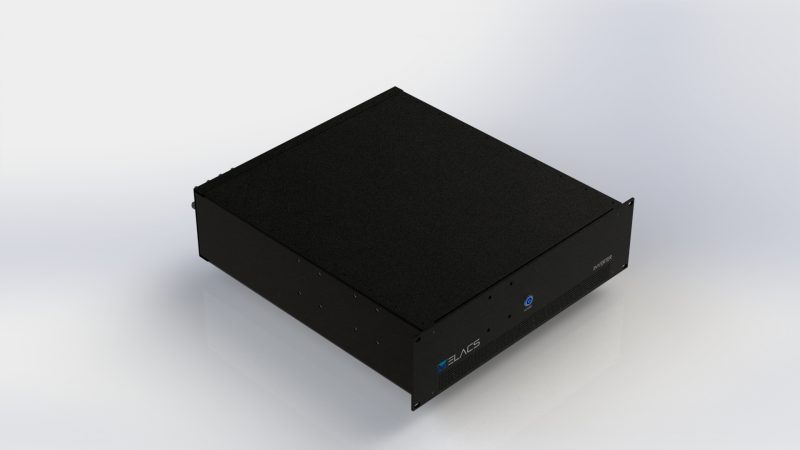

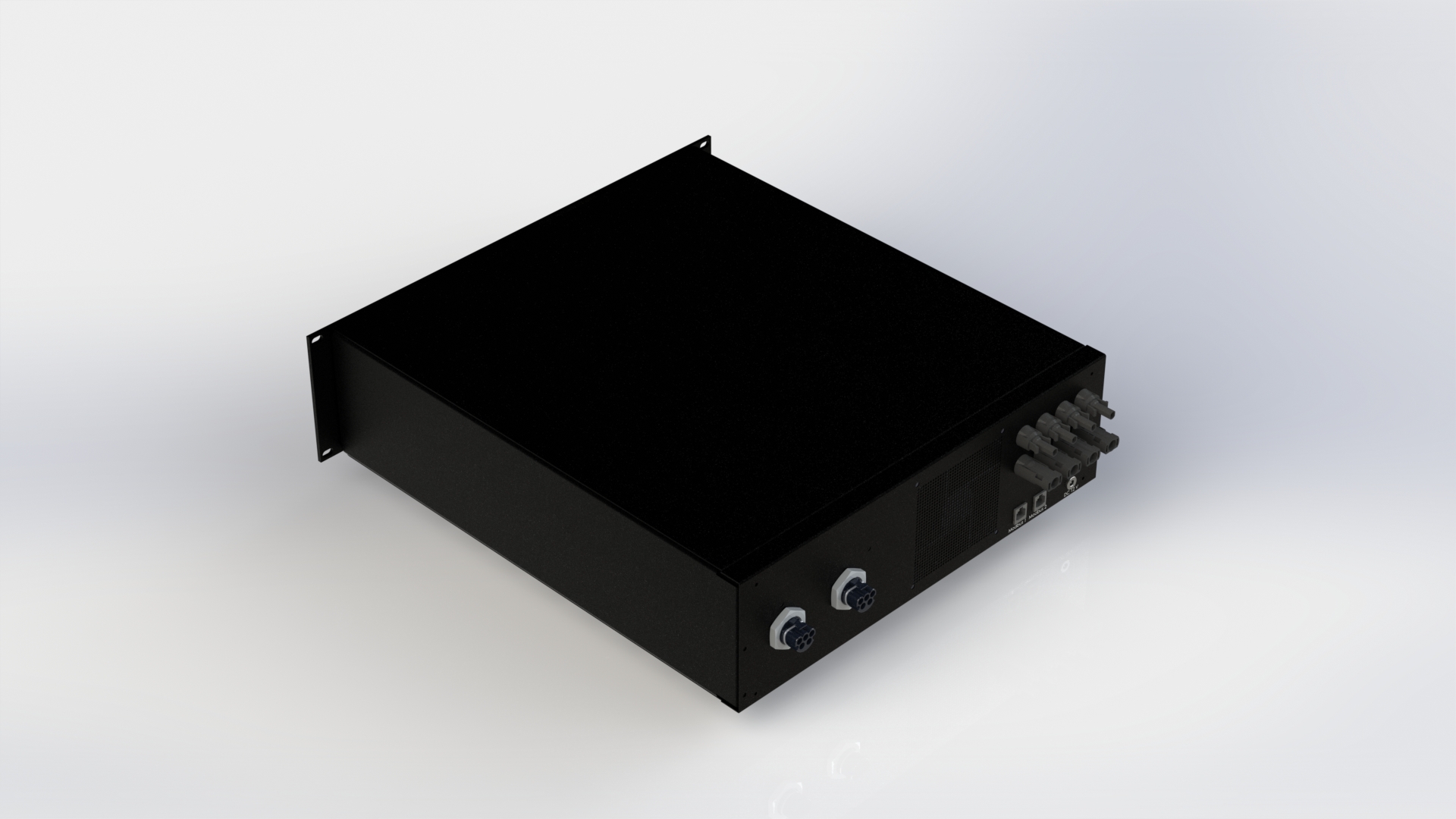

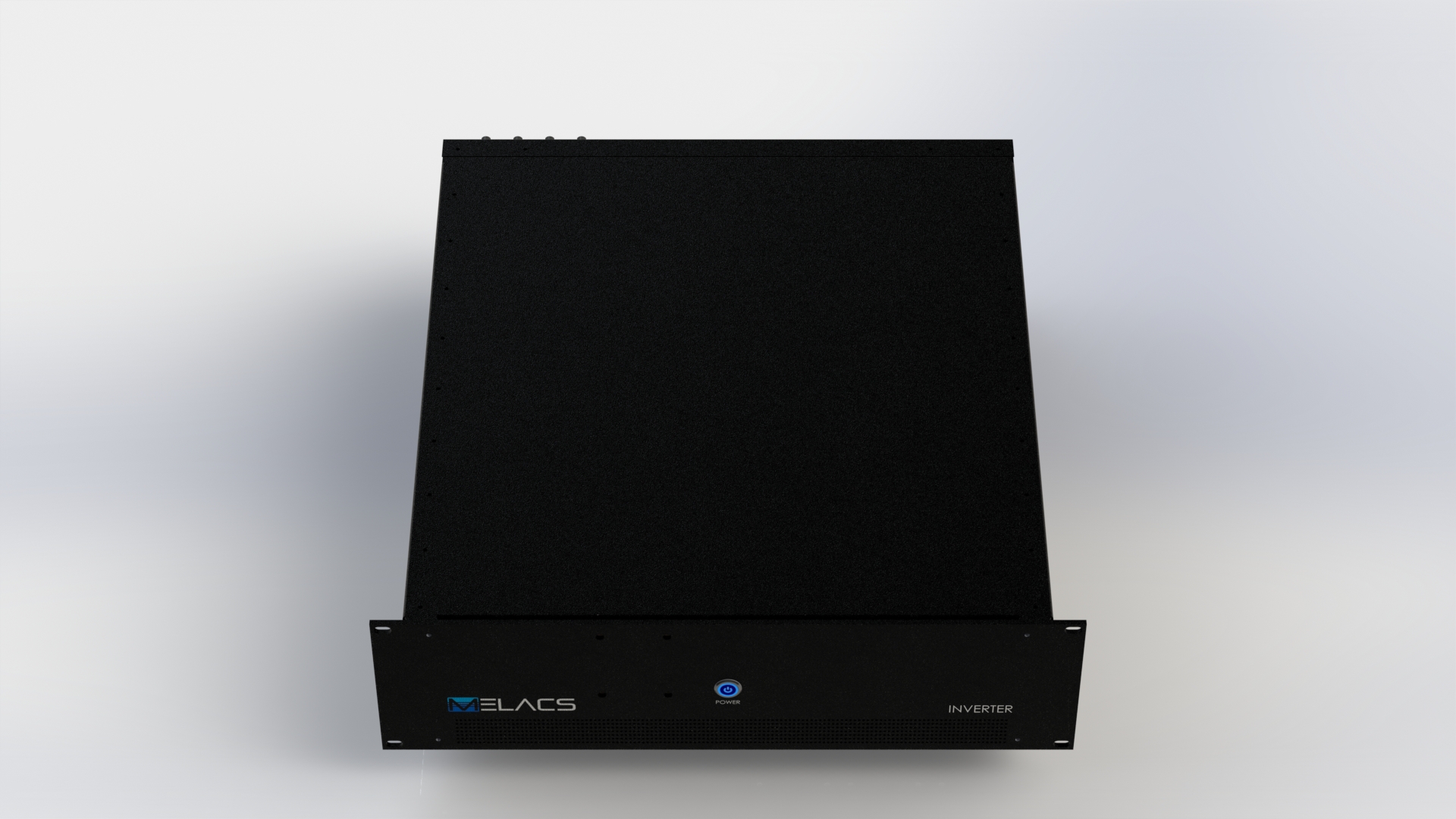

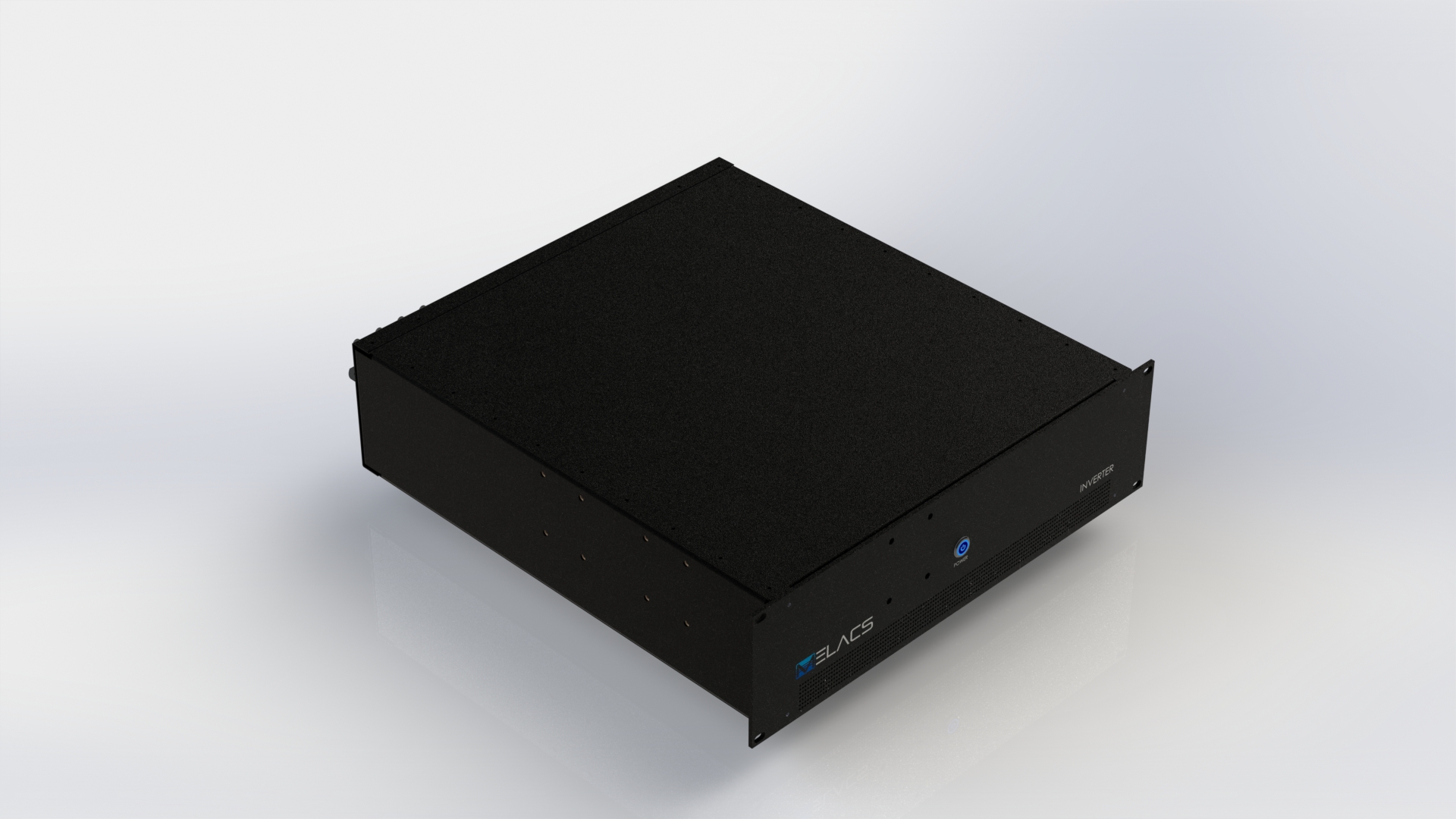

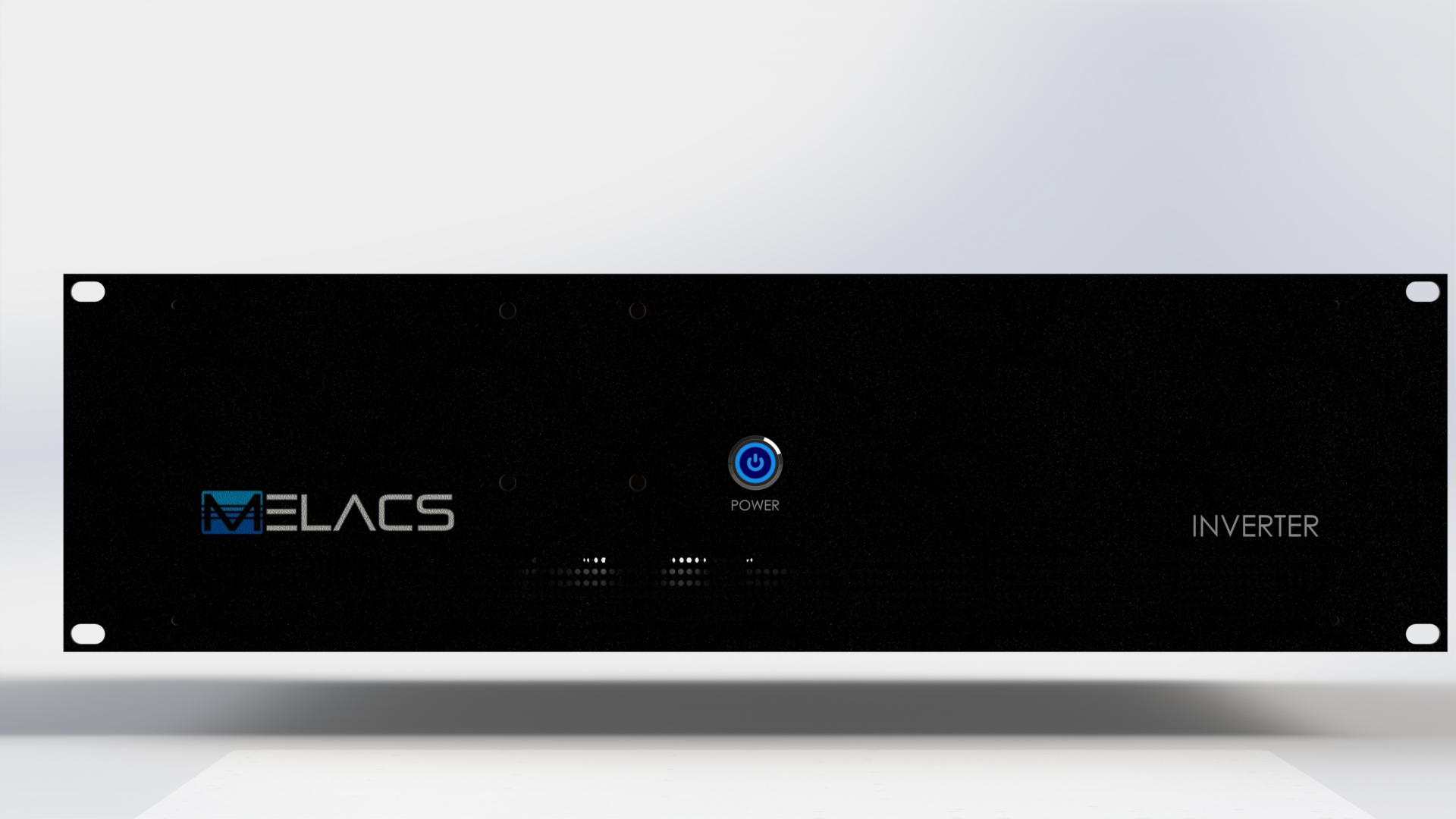

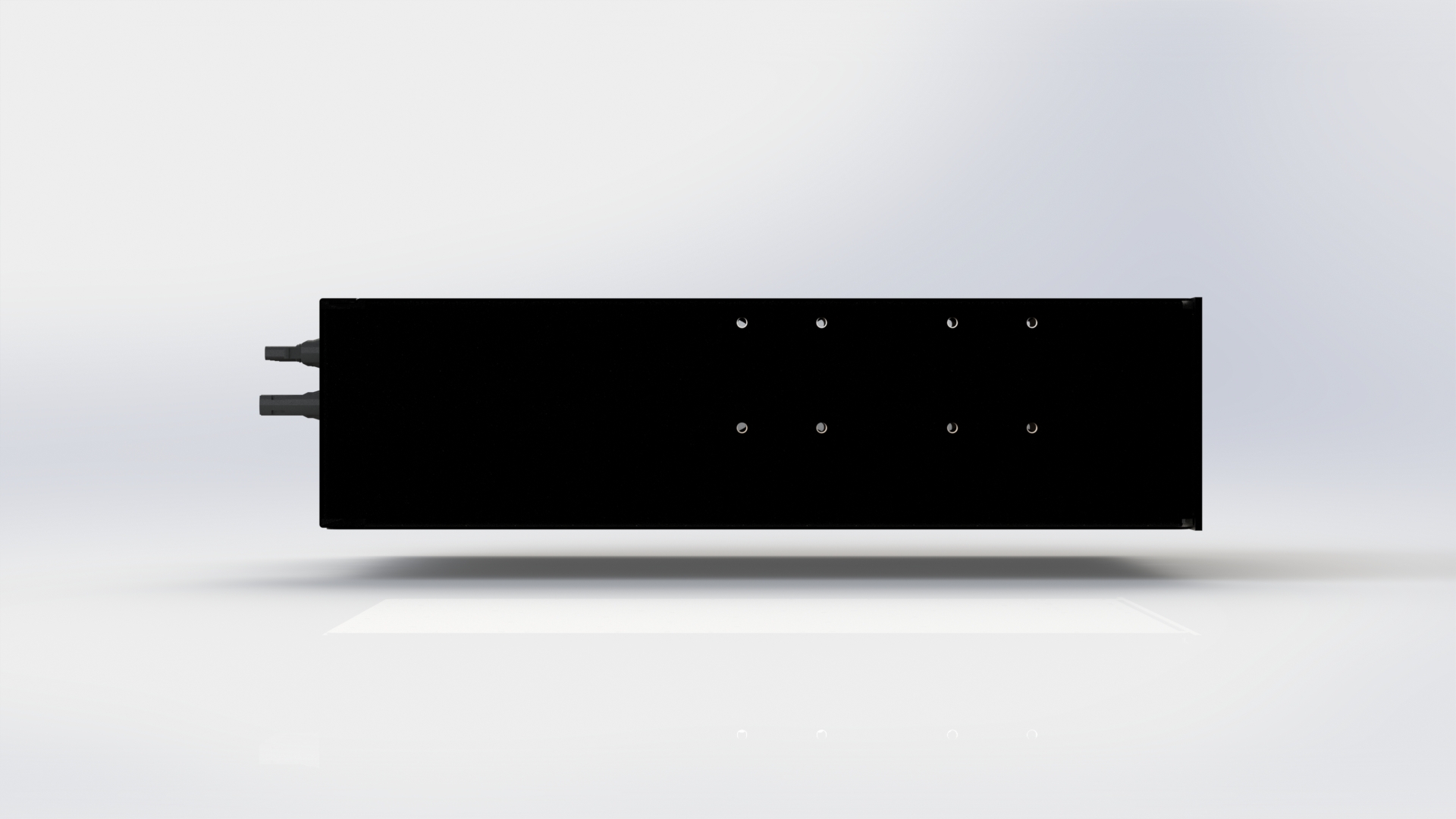

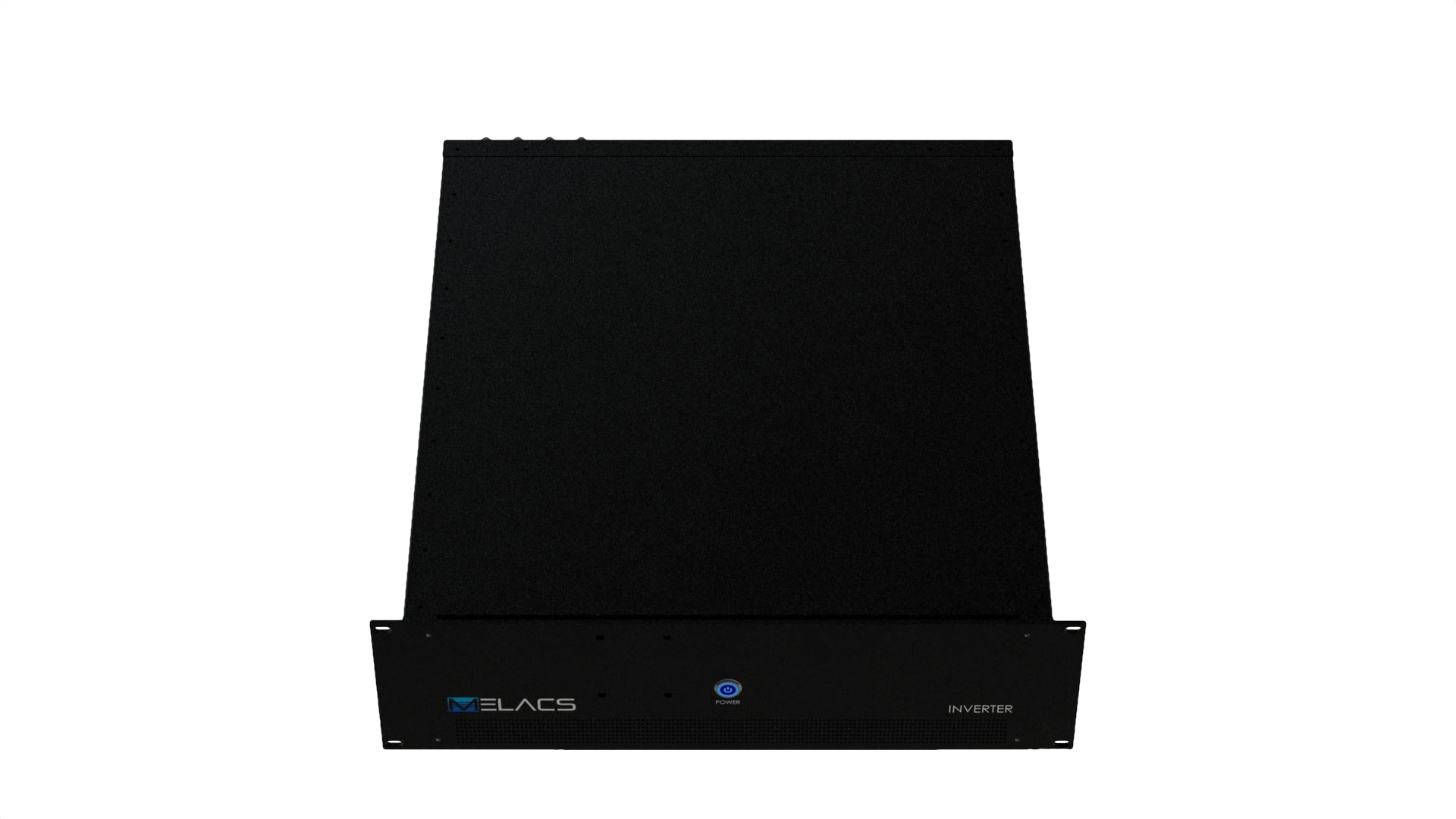

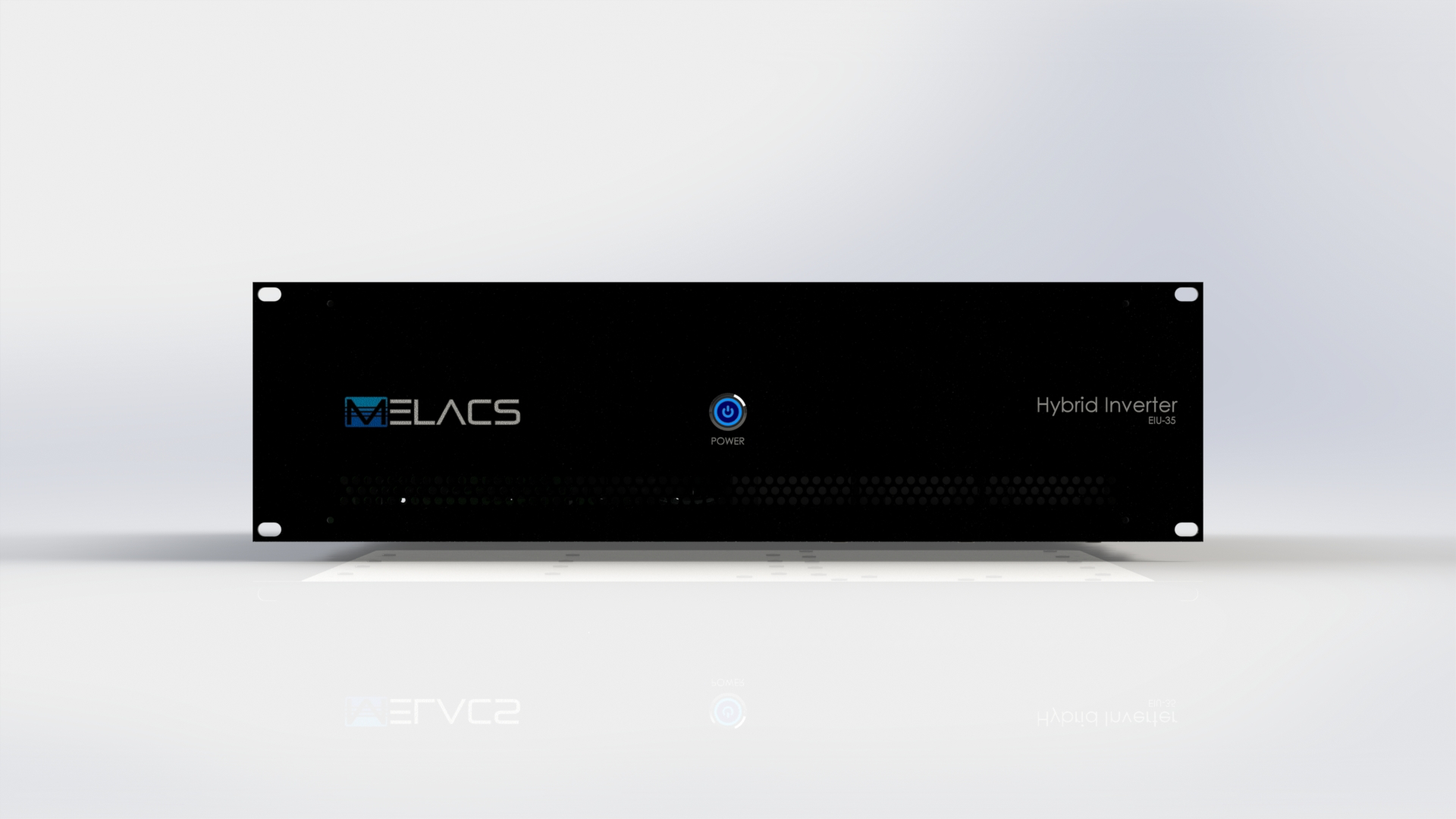

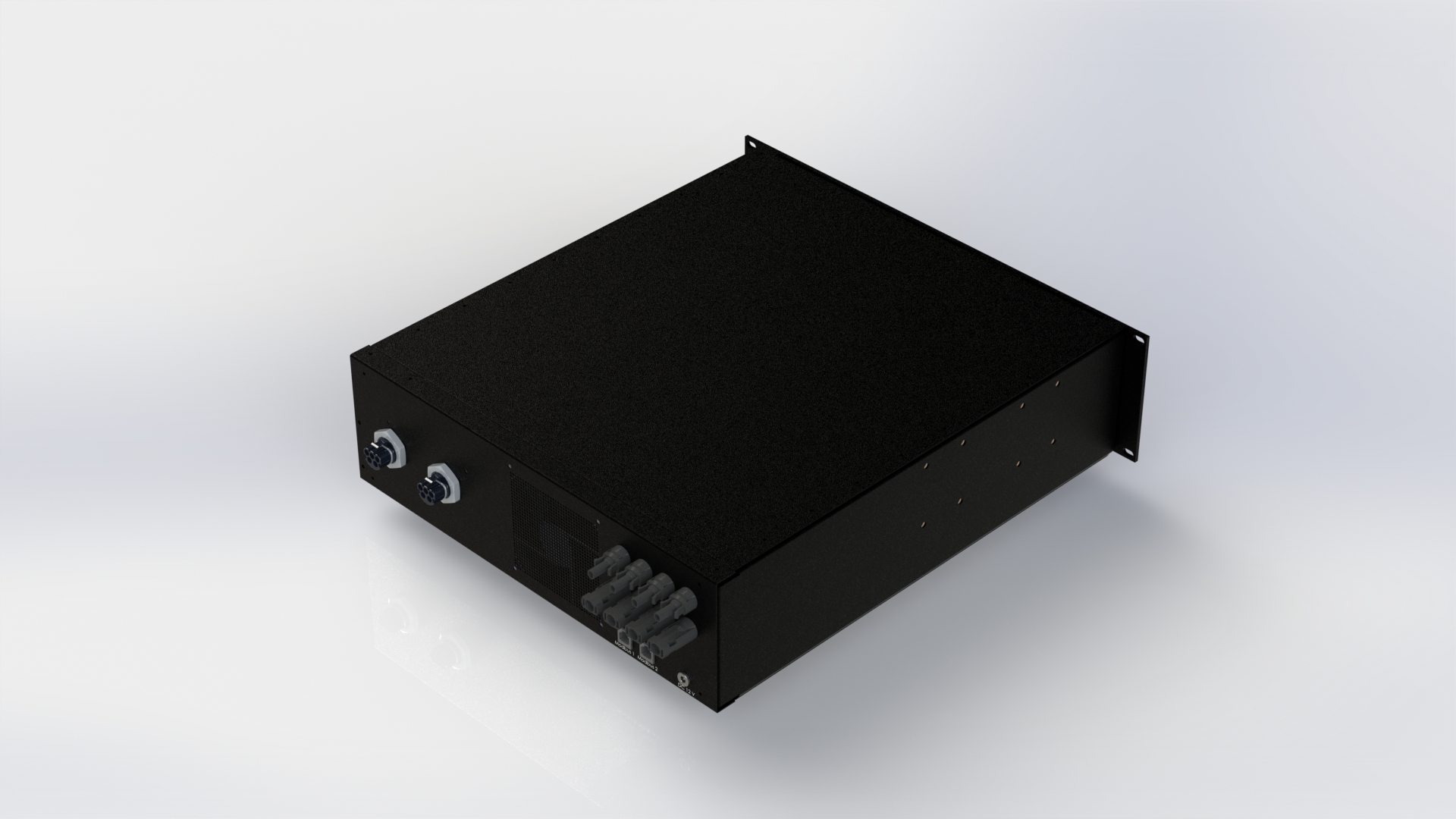

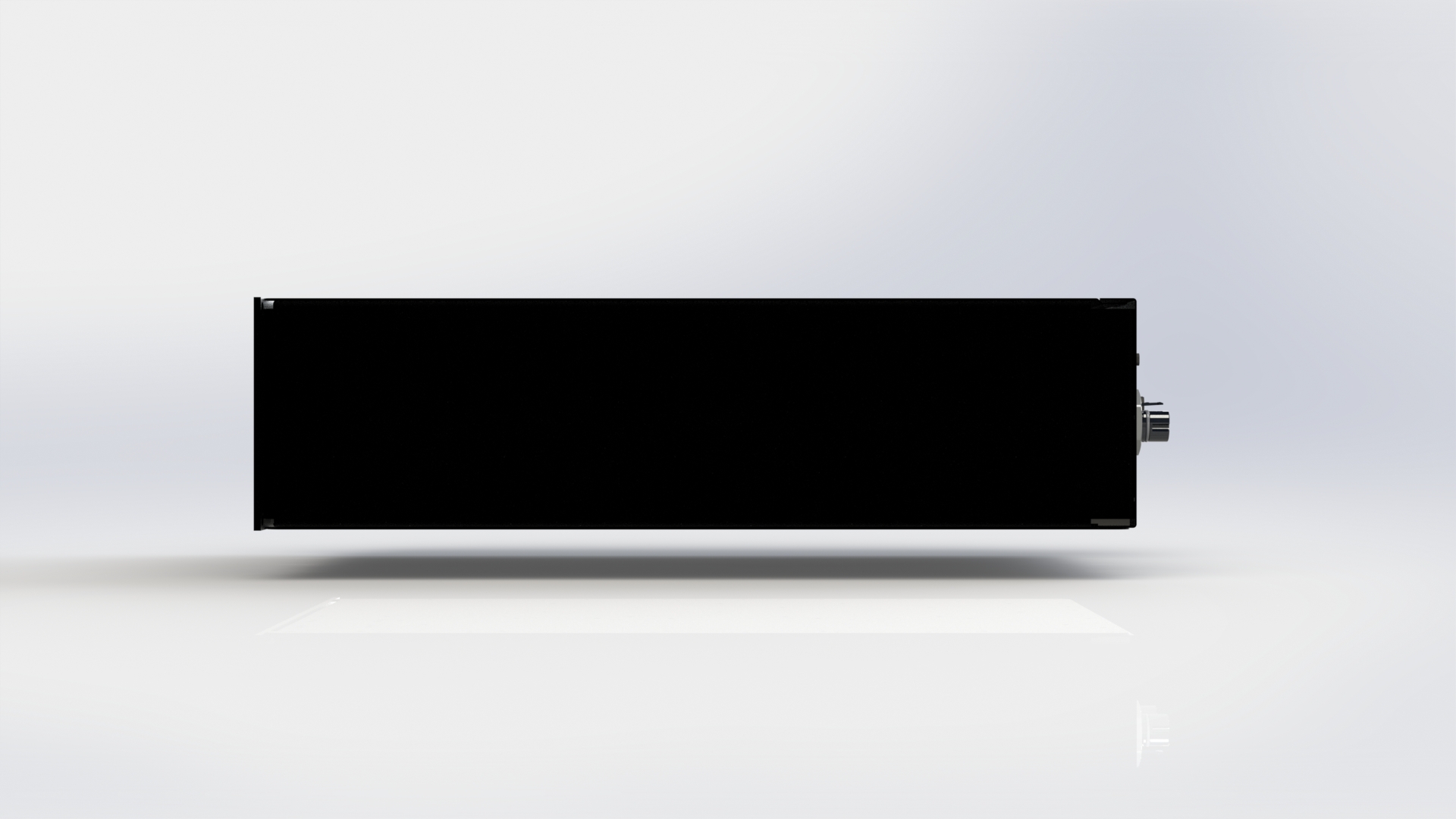

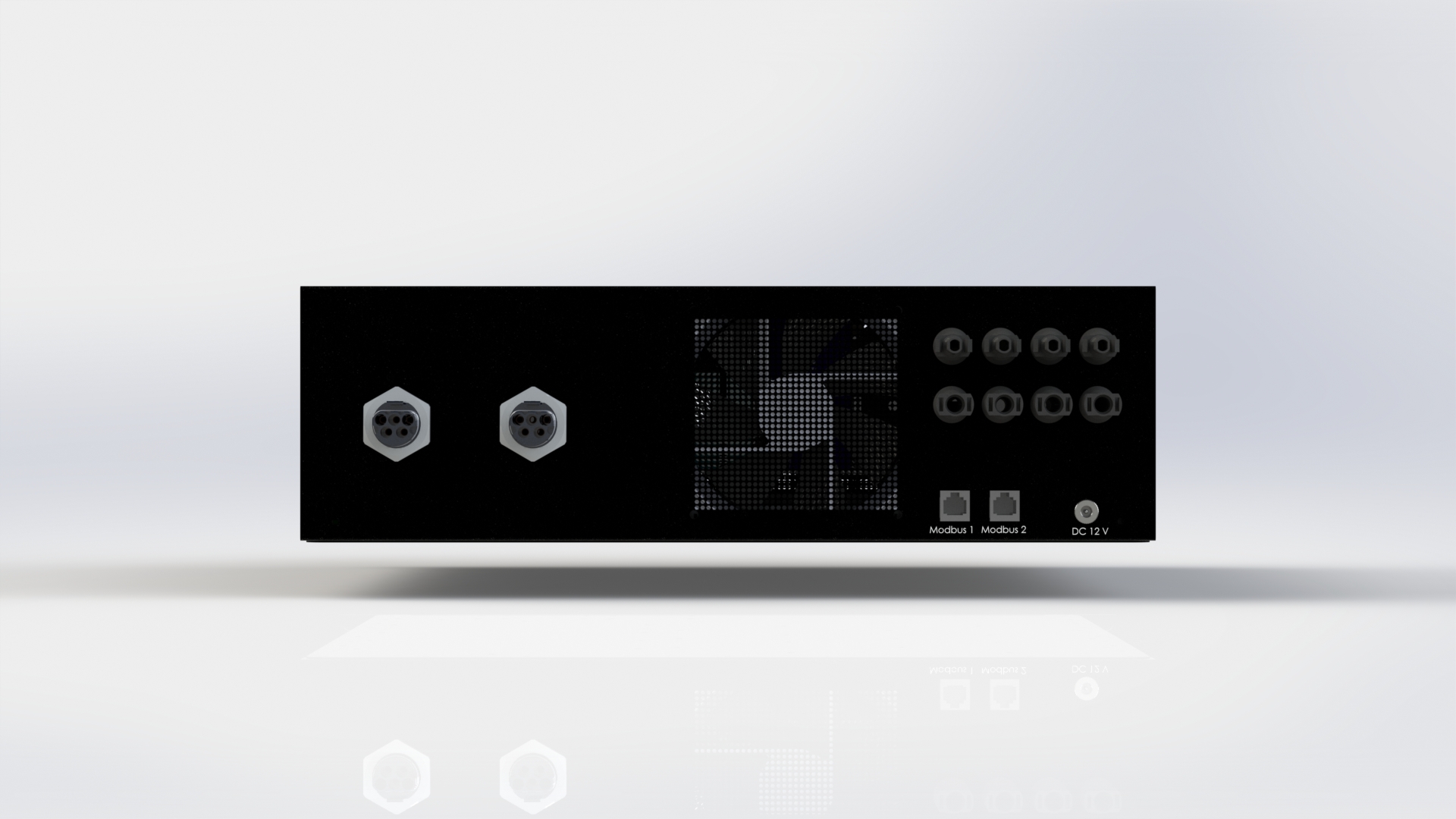

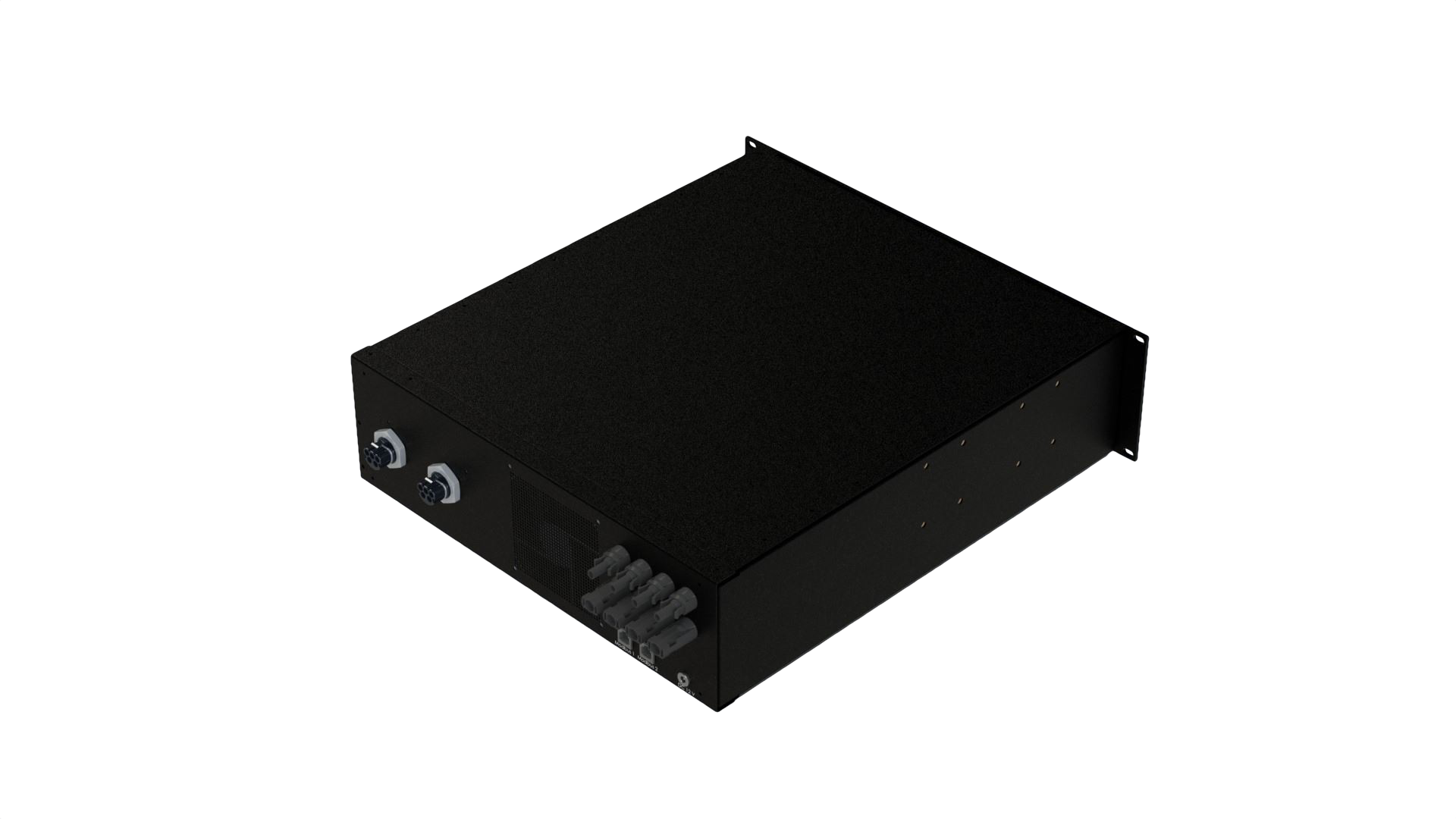

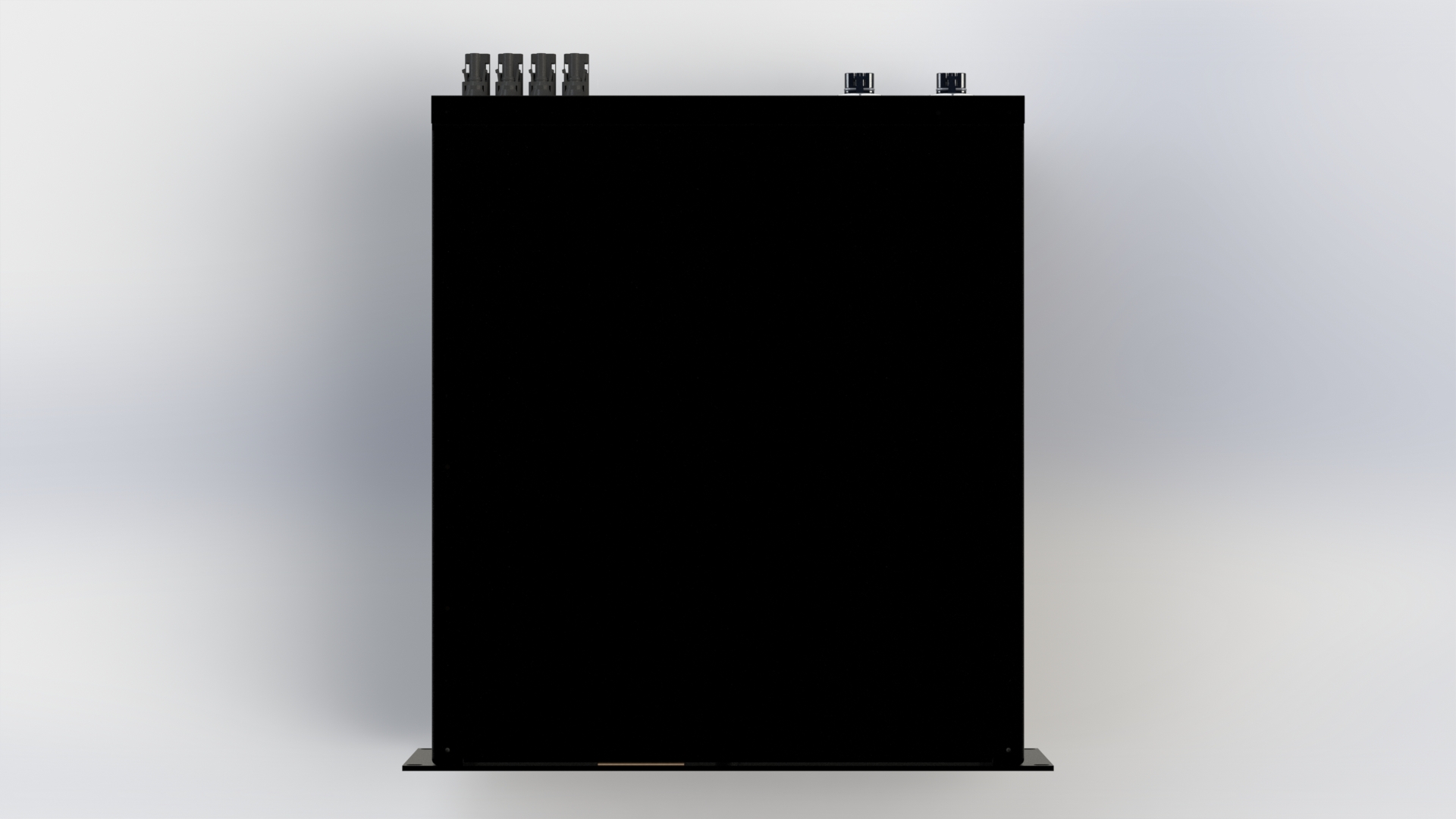

EIU-35, Hybrid Inverter (3U), för 19″ rackmontage.
Melacs växelriktare för enfas- och trefas-system säljs i kombination med ECU-EDGE Ai kontrollenhet.
Komplett och flexibel inverterfunktionalitet
- Sömlös övergång mellan on-, och off-grid energileverans
- Klarar modulär uppskalning från kilowatt till megawatt storlek
- Hanterar olika energikällor samtidigt såsom solceller, bränsleceller, gasturbiner, biodieselmotorer, ångturbiner, stirlingmotorer, vindkraftverk, vågkraftverk mm
- Inbyggda kommunikationsfunktioner – SPI, RS232, RS485, Canbus, Modbus
- Inbyggda in-, och utgående elmätare möjliggör effektbalansering mellan lokal last och el som matas ut på externa elnätet
Mer energieffektiv
- Äkta syntetiserad ren sinus med låg THD (Total Harmonic Distorsion).
- Flytande DC-buss som ger hög verkningsgrad vid laddning av batterisystem motsvarande >99% mellan solcellspanelen och högspänningsbatterier
- Sömlös växling mellan laddning och urladdning av batteribank
- Max effekt kan lastas kontinuerligt över tid
- Stort AC spänningsområde justerar automatiskt efter behov mellan 110-480VAC tack vara egenutvecklade wide-band induktorer
- Distribution till externt elnät med reglerbar effekt oberoende av effekten från solcellspanelerna
- Reglerbar effekt till lokal last oberoende av den effekt som matas ut på elnätet
- Låg standby effektförbrukning
Funktionalitet för äkta snabbladdning av fordon (EV-Laddning)
- Möjliggör äkta snabbladdning för elfordon. I kombination med Melacs högspänningsbatterier snabbladdas även elfordon med upp till 800V spänning.
Oöverträffad säkerhet med maximal trygghet
- Inbyggd mjukvara och sensorer för överspänningskydd och överhettning
Styrning och kontroll alltid tillgänglig
- Larmfunktioner och säkerhetsfunktioner
Robust design för enkel och flexibel installation
- Byggd i 3U 19” rackformat för professionella installationer
- Kompakt och lätt konstruktion
- Komponenter designade för beräknad MTBF 30 år
- Låg ljudemission
- Kapsling designad för minimal damminträngning
Specifikationer:
| AC UTGÅNG – (last/elnät) | |
| Märkeffekt AC utgång | 33 250 – 42 000 VA |
| Max kontinuerlig AC utgång | 33 250 – 42 000 VA |
| AC utgångsspänning fas till fas | 380 – 480 VAC |
| AC utgångsspänning fas till nolla | 210-277 VAC |
| Automatisk AC utgångsfrekvens | 50/60 Hz |
| Max kontinuerlig utgångsström | 50 A |
| THD | < 3% |
| Effektfaktor | >99,0% |
| Typiskt nattförbrukning | < 5 Watt |
| AC UTGÅNG – (backup-effekt) | |
| Märkeffekt AC utgång | 33 250 – 42 000 VA |
| Max kontinuerlig AC utgång | 33 250 – 42 000 VA |
| AC utgångsspänning fas till fas | 380 – 480 VAC |
| AC utgångsspänning fas till nolla | 210-277 VAC |
| Automatisk AC utgångsfrekvens | 50/60 Hz |
| Max kontinuerlig utgångsström | 50 A |
| THD | < 5% |
| Automatisk övergångstid mellan on- och off-grid | < 0,1 sek |
| DC INGÅNG – PV- och batteri | |
| Transformatorfri, ojordad | Ja |
| Max ingående spänning | 900 VDC |
| Nominell ingående spänning | 760 VDC |
| Omvänt polaritetsskydd | Ja |
| Detektering av jordfelsisolering (känslighet) | 600kΩ |
| Max effektivitet | 98% |
| DC INGÅNG, PV- | |
| Max DC effekt | 40 000 Watt |
| Max ingående ström | 50 ADC |
| DC INGÅNG, BATTERI | |
| Kontinuerlig peak effekt | 40 000 Watt |
| Max ingående ström | 50 ADC |
| Kapacitet antal batterier | Obegränsat |
| Batterityper som stöds, direktinkoppling | M-BLFP-800-3-B |
| Batterityper som stöds, via M-EBU-B | M-BLFP-48-100-B |
| STYRNING OCH ÖVERVAKNING | |
| Inbyggda kommunikationsprotokoll | SPI, RS232, RS485, Modbus, Canbus |
| SÄKERHET | |
| Integrerad AC/DC kommunikationsenhet | Ja |
| Fjärrstyrd AC frånkoppling | Ja |
| STANDARDER | |
| LVD – Low Voltage directive LVD | EN 62109-1, EN 62109-2 |
| EMC – Electromagnetic Compatibility | EN 61000-6-2, EN 61000-6-3 |
| Övriga | IEC 61 683 |
| INSTALLATIONSEGENSKAPER | |
| Mått (H/B/D) | 19″ 3U (132 mm/482,6 mm/500 mm) |
| Vikt | 17 Kg |
| Ljudemission | < 50 dBA |
| Arbetstemperatur | -250C +600C |
| Skyddsklass | IP52 |
