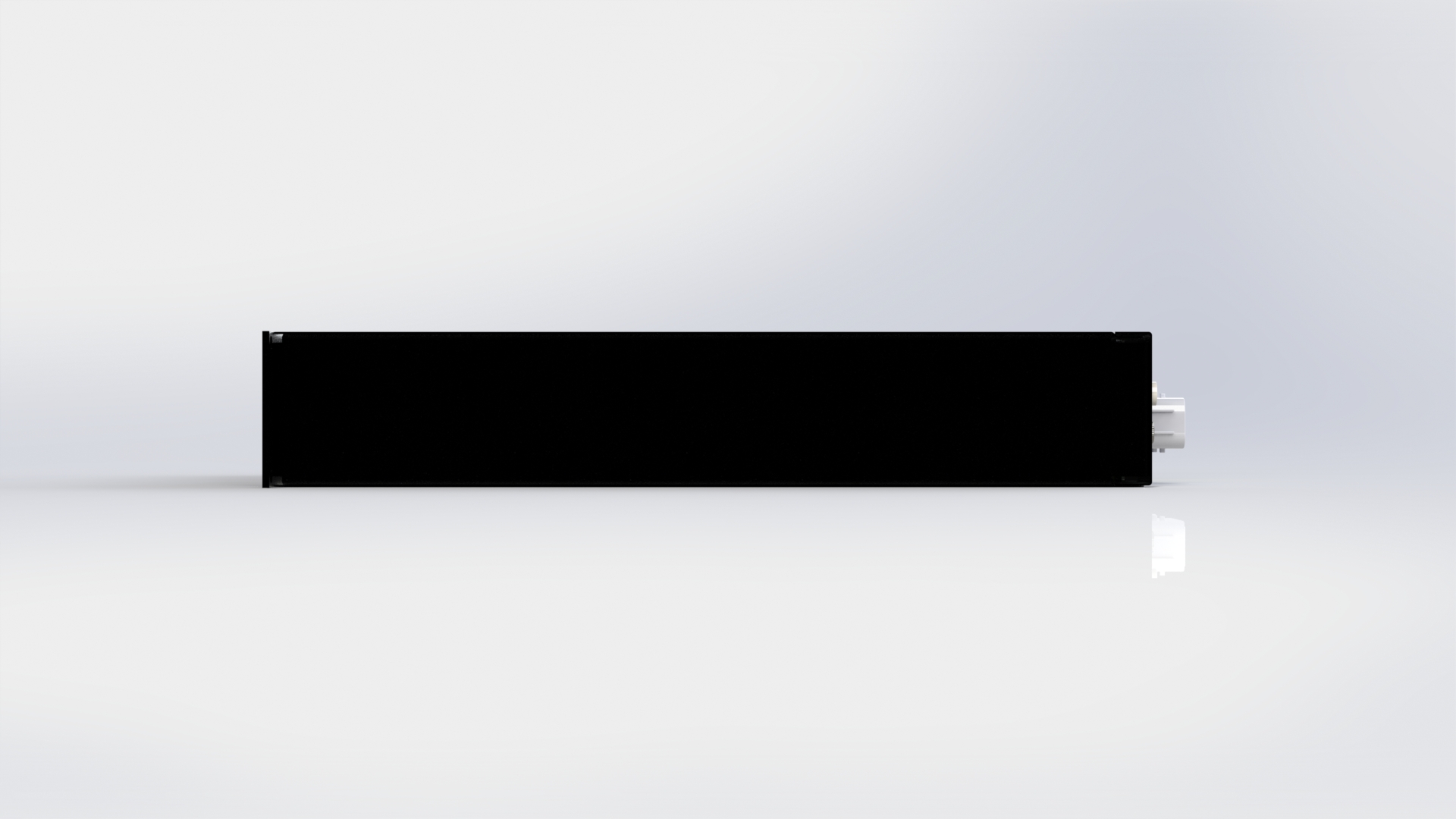

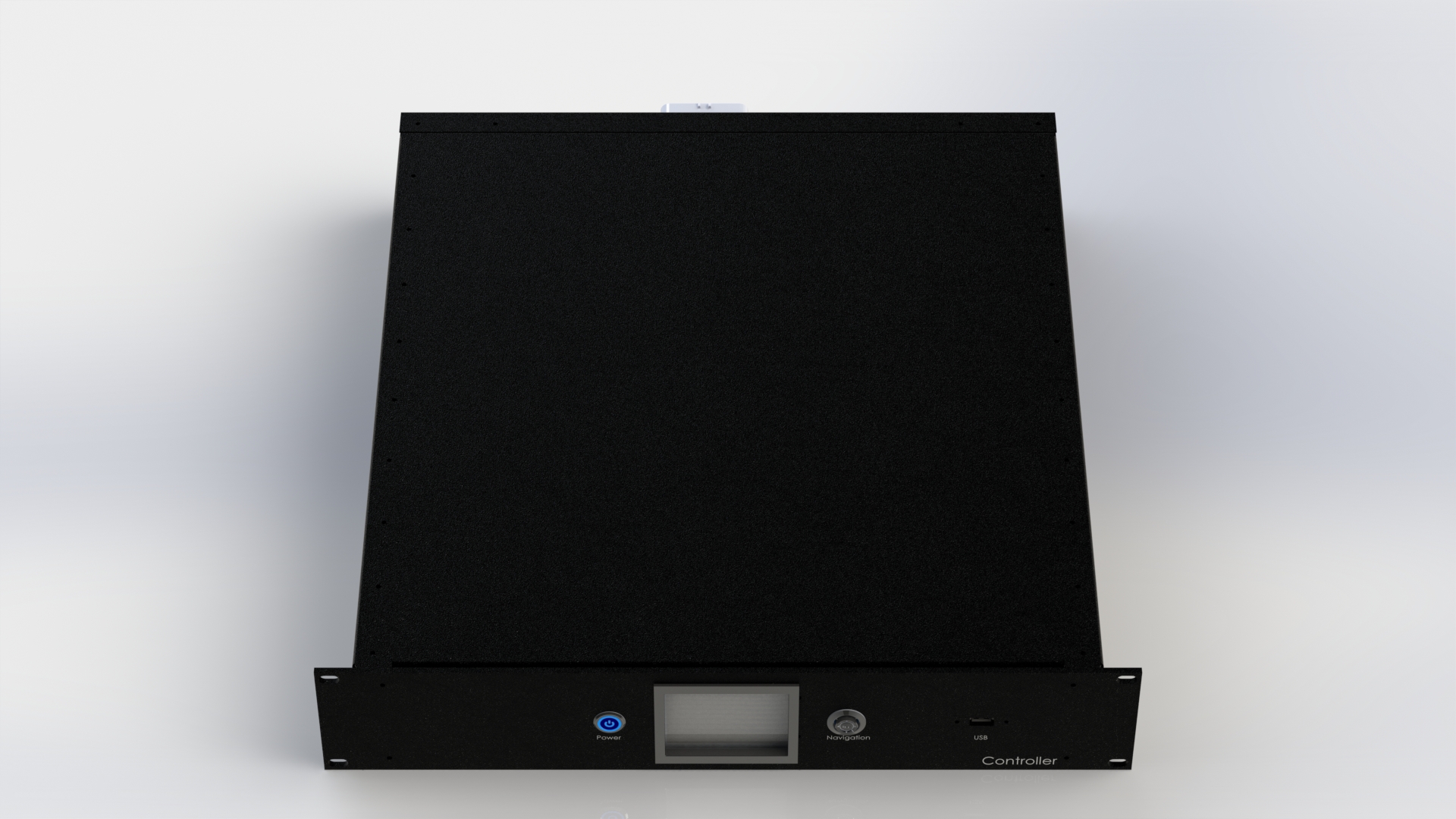

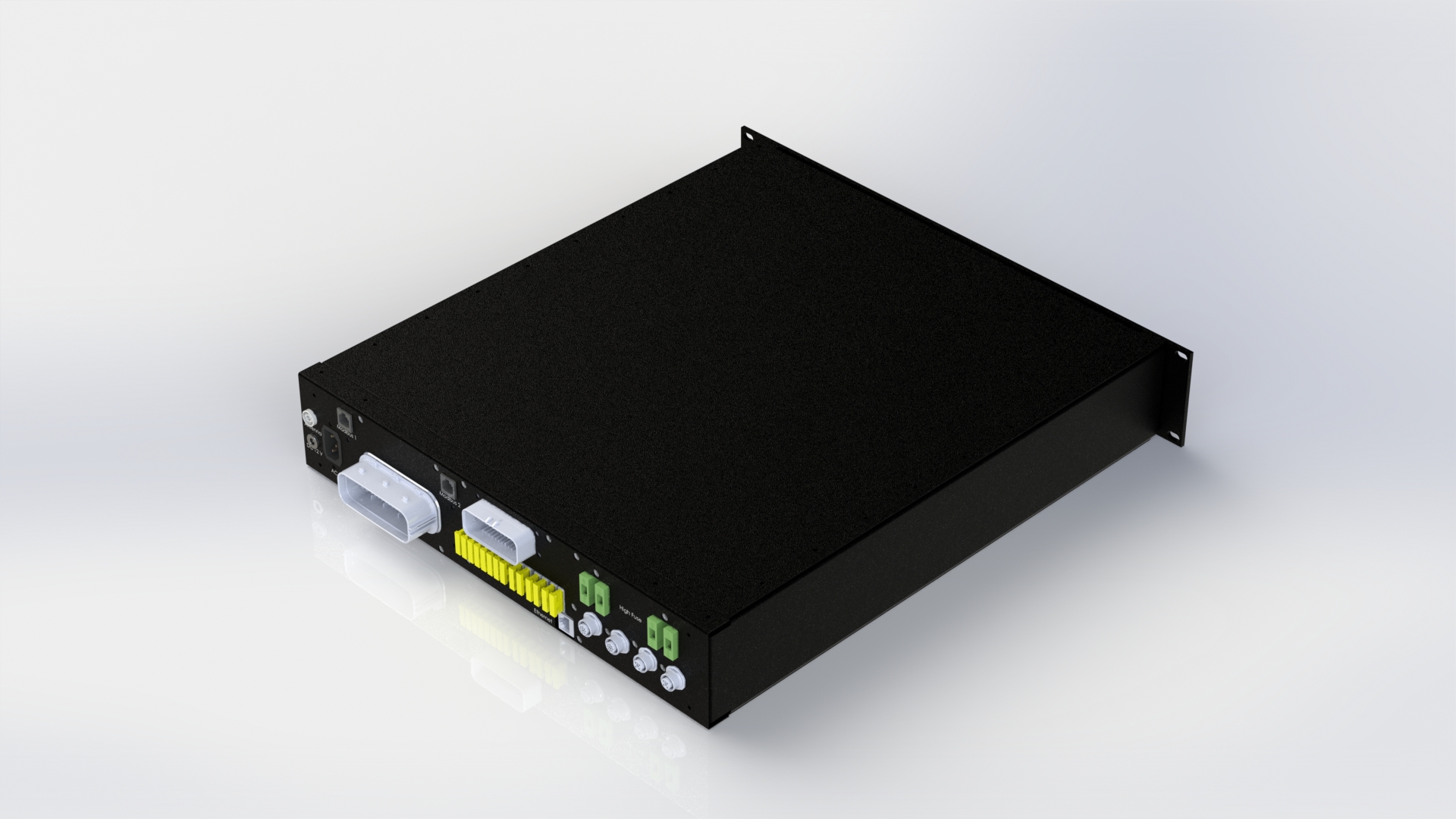

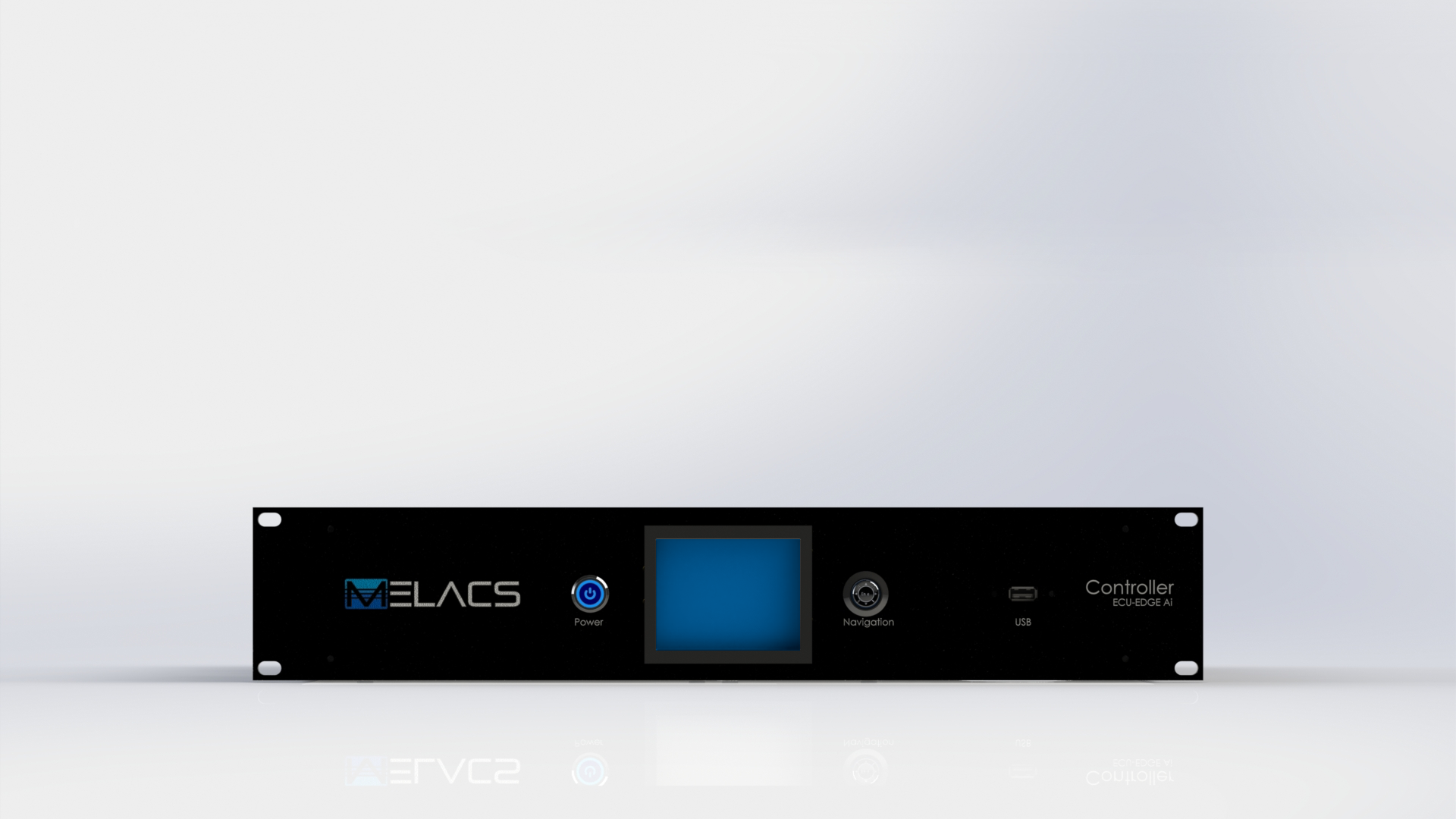

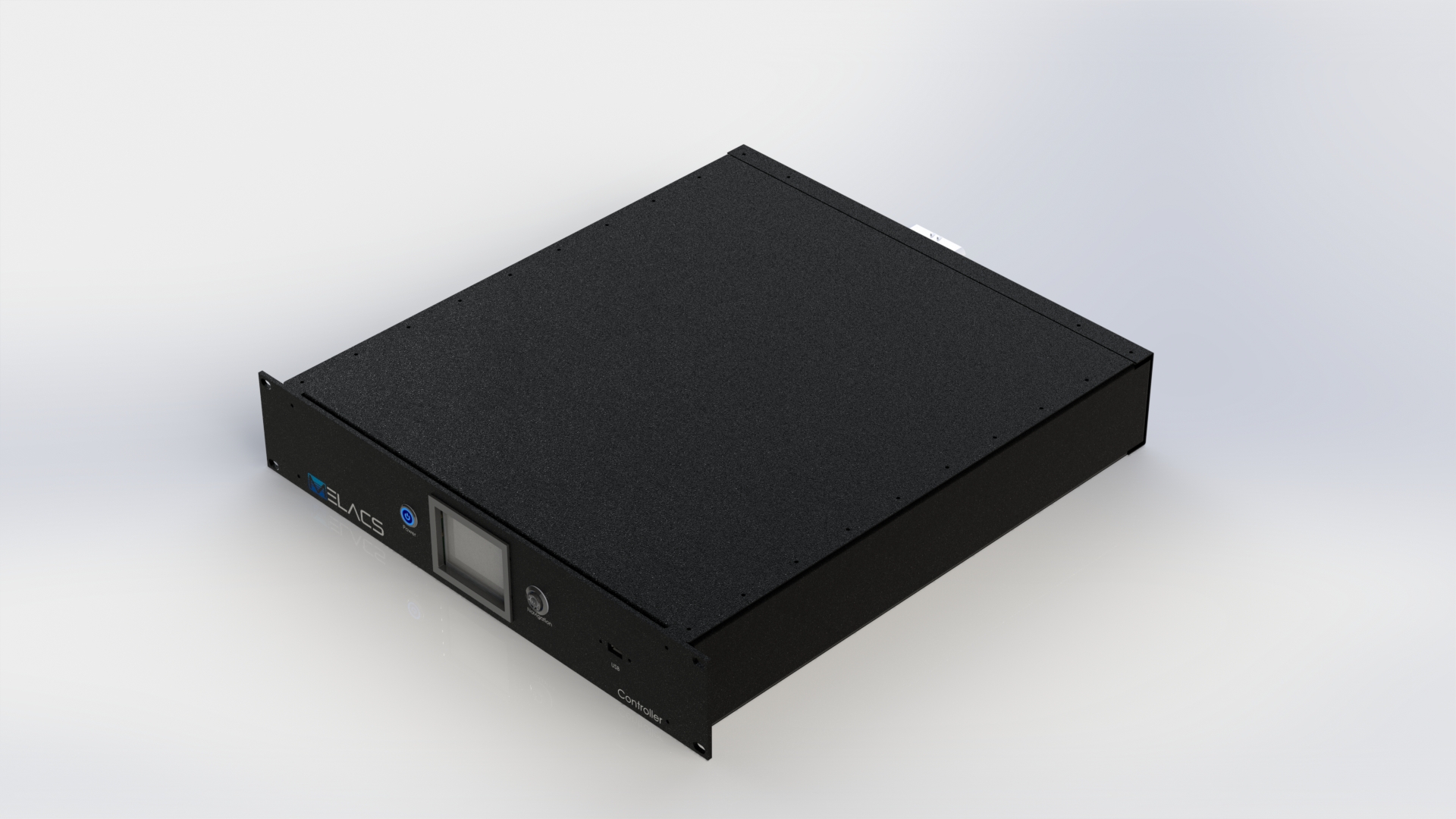

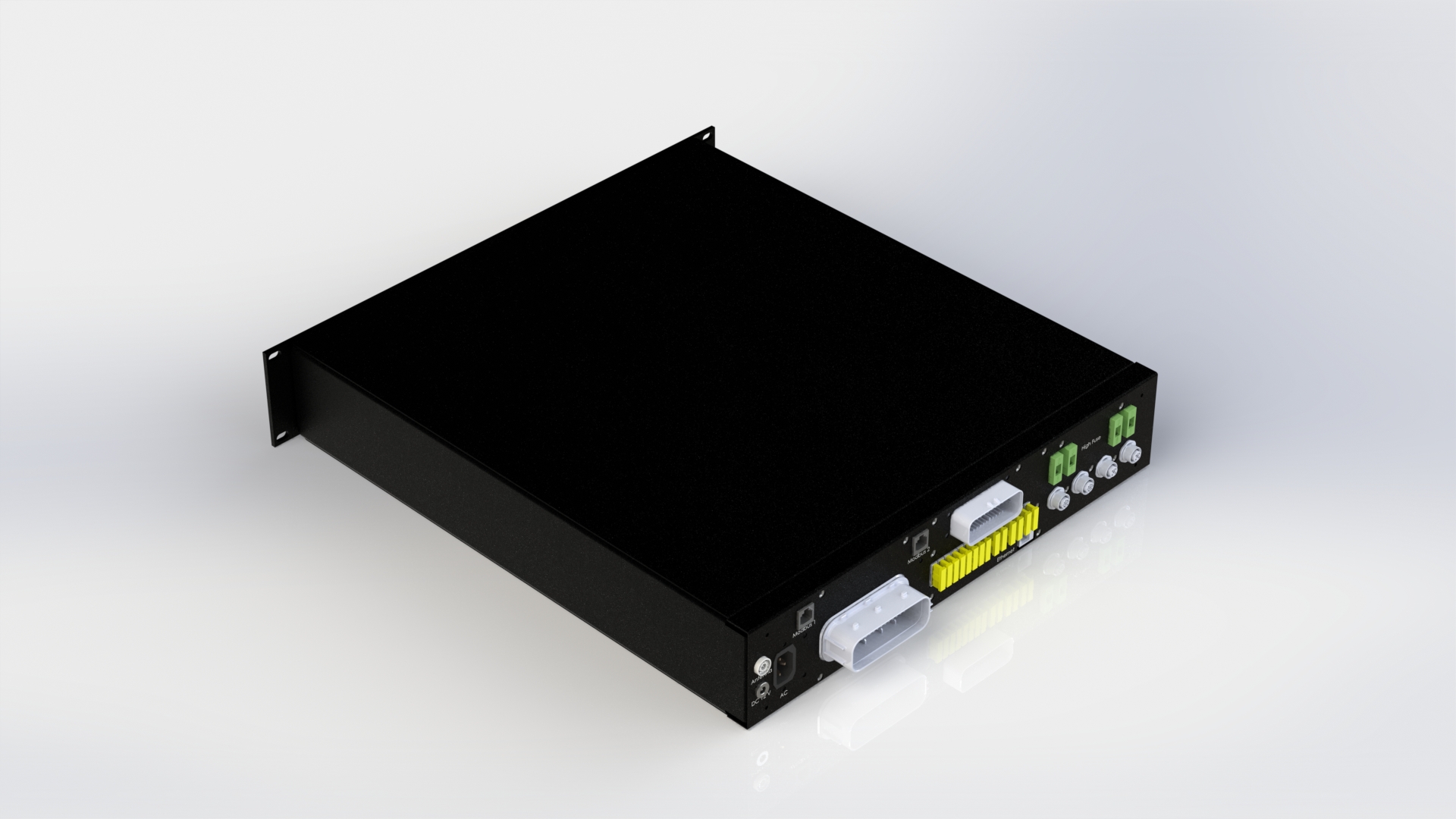

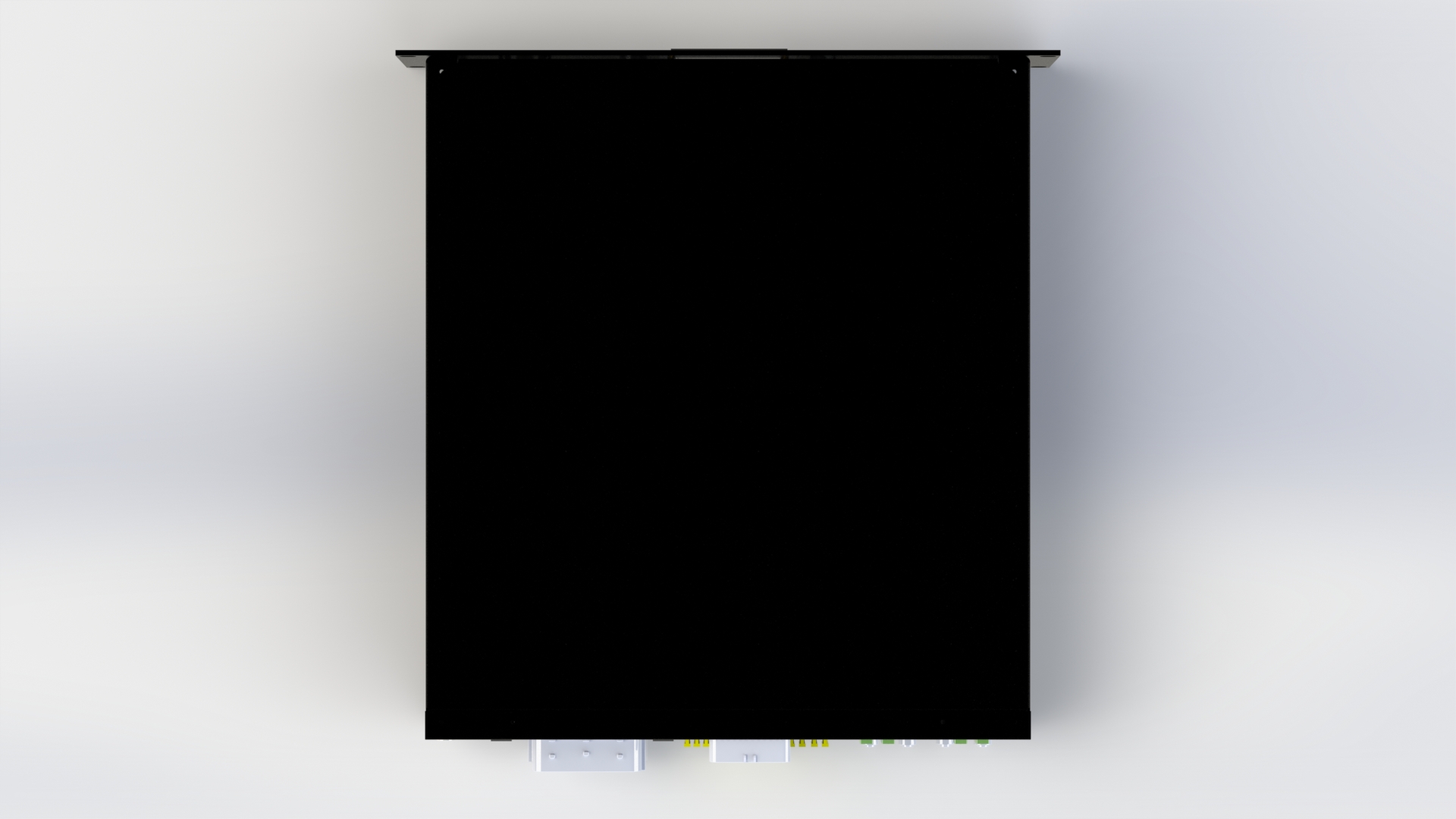

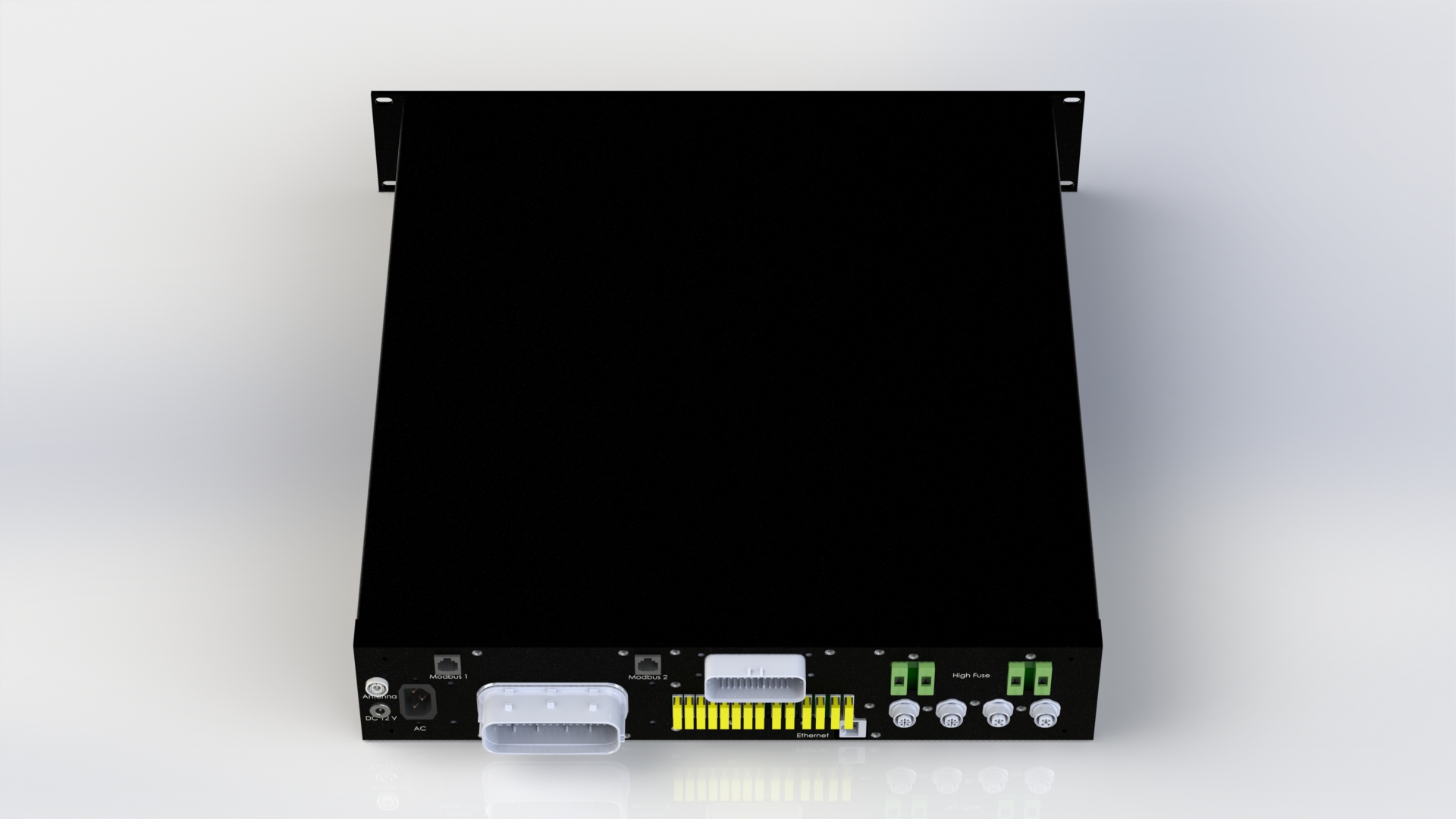

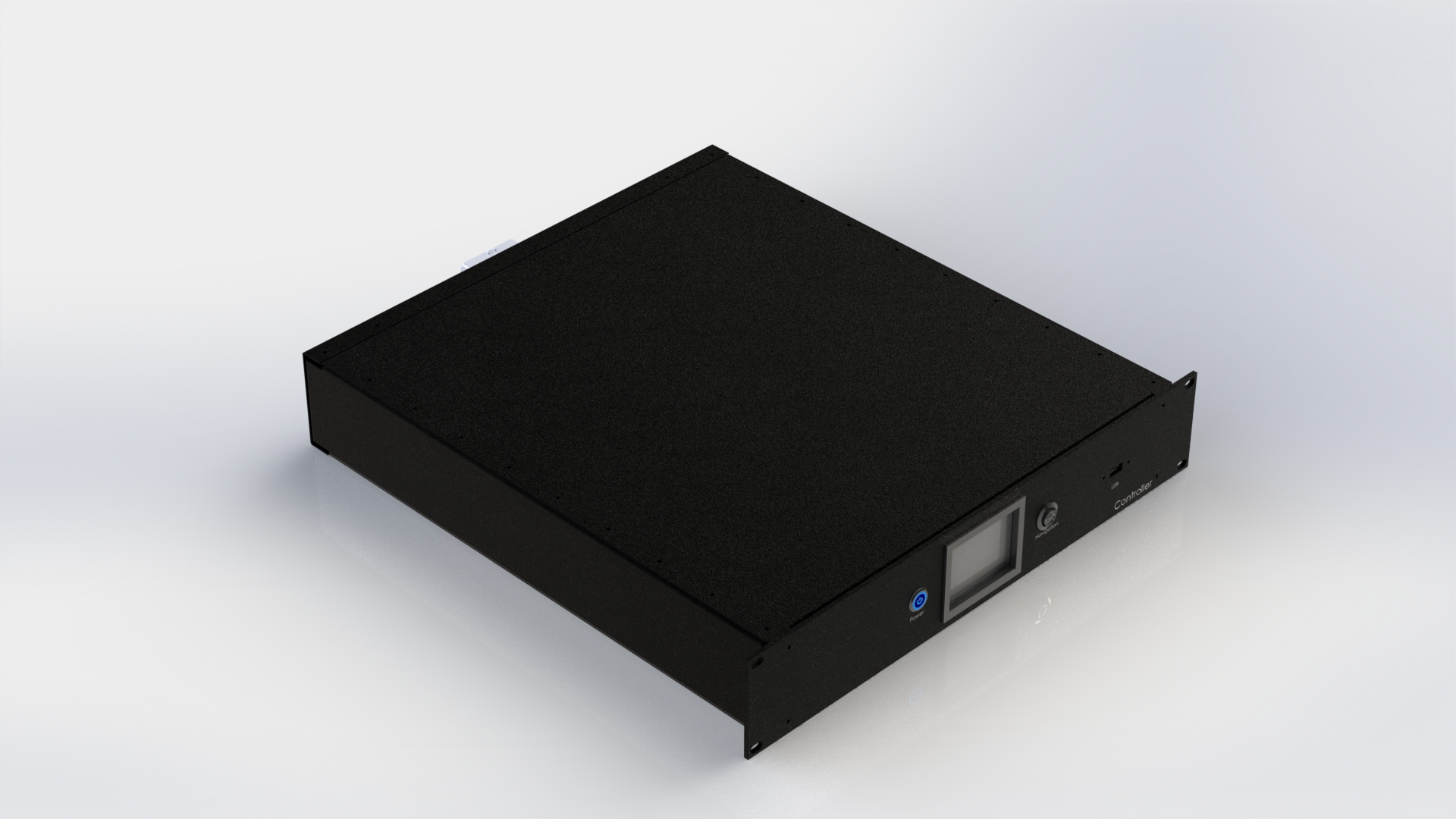

ECU-EDGE Ai, Kontrollenhet (2U), för 19″ rackmontage.
ECU-EDGE Ai är centralenheten i Melacs energisystem och den som möjliggör all avancerad styrning och kontroll. ECU-EDGE Ai kan hantera ett obegränsat antal EIU-35 för en linjär uppskalning till energisystemets önskade energikapacitet. Modulär uppskalning till megawattkapacitet.
Komplett och flexibel kontrollfunktionalitet
- Äkta Smart-Grid kapacitet i realtid
- Sömlös övergång mellan on-, och off-grid energileverans
- Klarar modulär uppskalning från kilowatt till megawatt storlek
- Kan starta upp strömlöst vid pågående strömavbrott eller helt utan anslutet elnät
- Hanterar olika energikällor samtidigt såsom solceller, bränsleceller, gasturbiner, biodieselmotorer, ångturbiner, stirlingmotorer, vindkraftverk, vågkraftverk mm
- Inbyggd avancerad datalogger
- 16 stycken inbyggda sensor-ingångar
- 18 stycken inbyggda reläutgångar
- Inbyggda kommunikationsfunktioner – SPI, RS232, RS485, Canbus, Modbus, Ethernet, WIFI, 2G/3G-modem
- Optimerarsystemet klarar obegränsat antal PV strängar
- Optimerarsystemet har inbyggda säkerhetsfunktioner inkl fjärravstängning direkt i PV modulerna
- Optimerarsystemet arbetar med flytande DC-bus och direkt batteriladdning
- Inbyggda in-, och utgående elmätare möjliggör effektbalansering mellan lokal last och el som matas ut på externa elnätet
Mer energieffektiv
- Sömlös växling mellan laddning och urladdning av batteribank
- Distribution till externt elnät med reglerbar effekt oberoende av effekten från solcellspanelerna
- Reglerbar effekt till lokal last oberoende av den effekt som matas ut på elnätet
- Låg standby effektförbrukning
Funktionalitet för äkta snabbladdning av fordon (EV-Laddning)
- Möjliggör äkta snabbladdning för elfordon. I kombination med Melacs högspänningsbatterier snabbladdas även elfordon med upp till 800V spänning.
Oöverträffad säkerhet med maximal trygghet
- Inbyggd mjukvara och sensorer för överspänningskydd och överhettning
- Optimerarsystem som har inbyggda säkerhetsfunktioner inkl fjärravstängning direkt i PV modulerna
- Inbyggd avancerad datalogger även vid strömavbrott
Styrning och kontroll alltid tillgänglig
- Larmfunktioner och säkerhetsfunktioner
- Fjärruppdatering av mjukvara via ethernet, WIFI, 2G/3G-modem
- IoT mjukvara med Cloud Data funktionalitet
- App för iOS och android via webbserver
Robust design för enkel och flexibel installation
- Byggd i 19” rackformat för professionella installationer
- Kompakt och lätt konstruktion
- Komponenter designade för beräknad MTBF 30 år
- Kapsling designad för minimal damminträngning
Specifikationer:
| STYRNING OCH ÖVERVAKNING | |
| Inbyggda kommunikationsfunktioner | Ethernet, WIFI, 2G/3G-modem |
| Inbyggda kommunikationsprotokoll | SPI, RS232, RS485, Modbus, Canbus |
| SÄKERHET | |
| Integrerad AC/DC kommunikationsenhet | Ja |
| Fjärrstyrd AC frånkoppling | Ja |
| Snabb DC-avstängning (rapid shutdown) | Ja |
| STANDARDER | |
| LVD – Low Voltage directive LVD | EN 62109-1, EN 62109-2 |
| EMC – Electromagnetic Compatibility | EN 61000-6-2, EN 61000-6-3 |
| Övriga | IEC 61 683 |
| TEKNISK DATA | |
| Matarspänning | 48 Volt |
| Arbetsspänning | 12,4 Volt |
| Arbetsström | 4,1 Ampere |
| Förbrukning | < 10 Watt |
| INSTALLATIONSEGENSKAPER | |
| Mått (H/B/D) | 19″ 2U (88 mm/482,6 mm/500 mm) |
| Vikt | 5 Kg |
| Arbetstemperatur | -250C +600C |
| Skyddsklass | IP52 |
