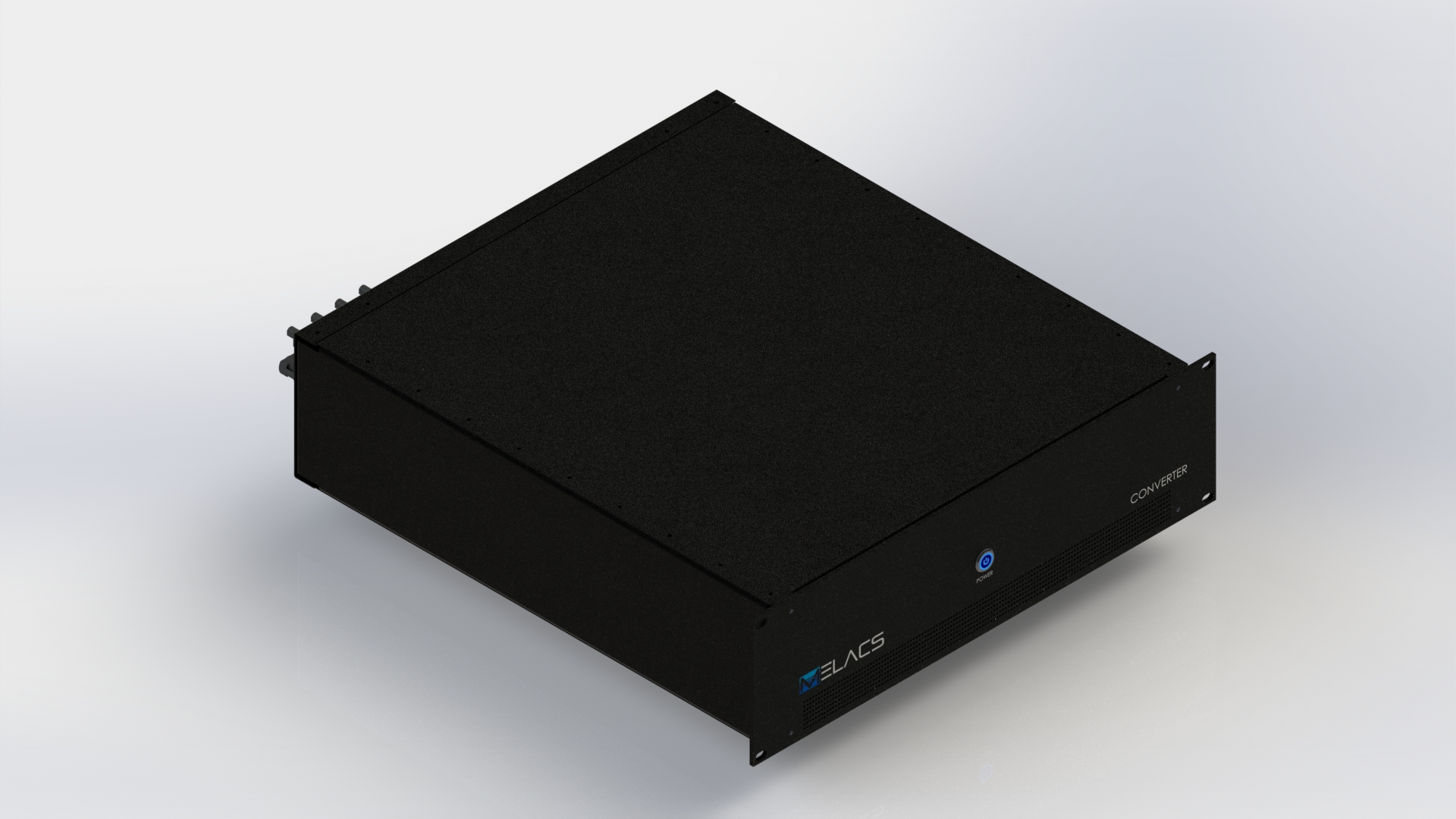

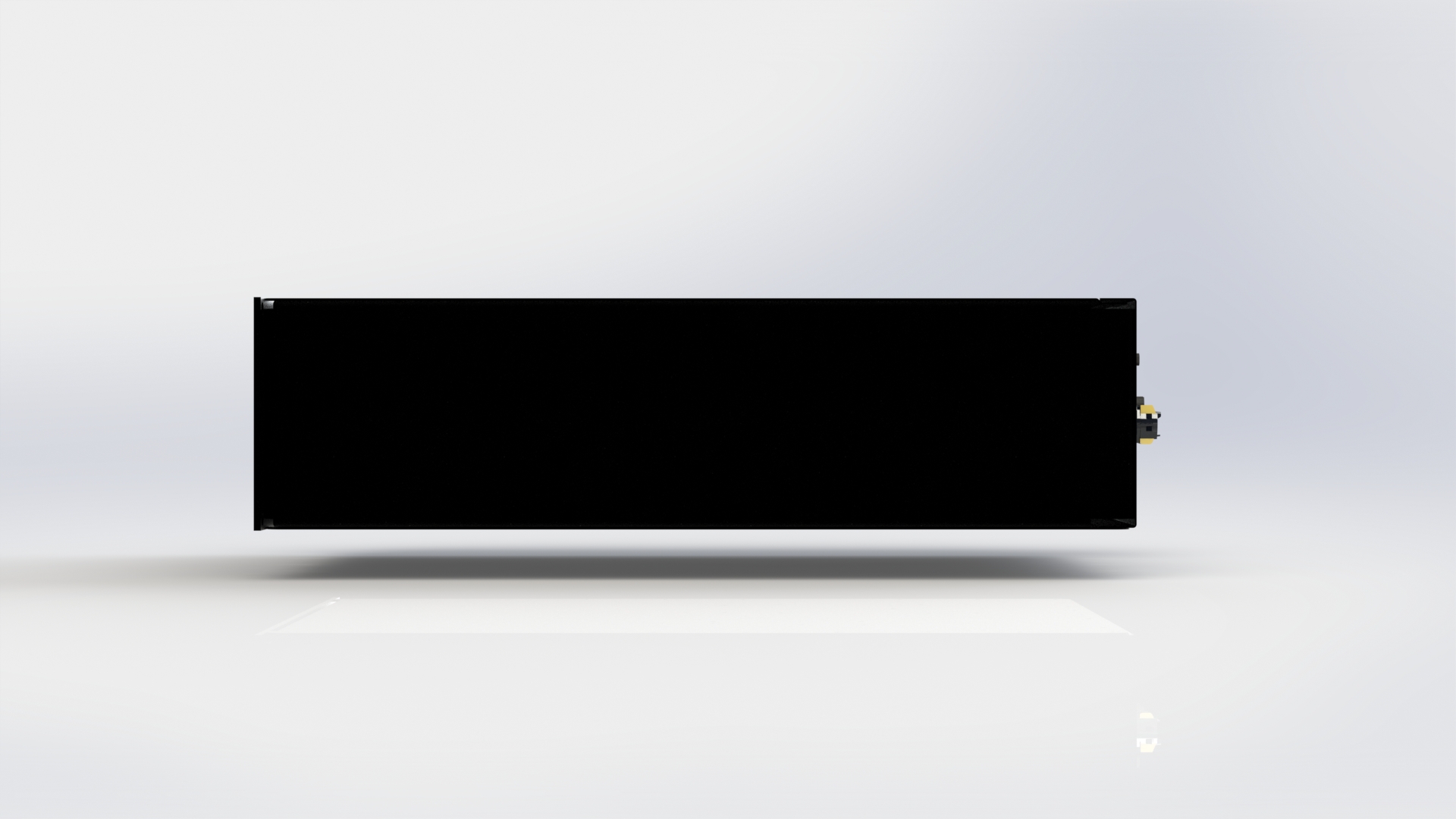

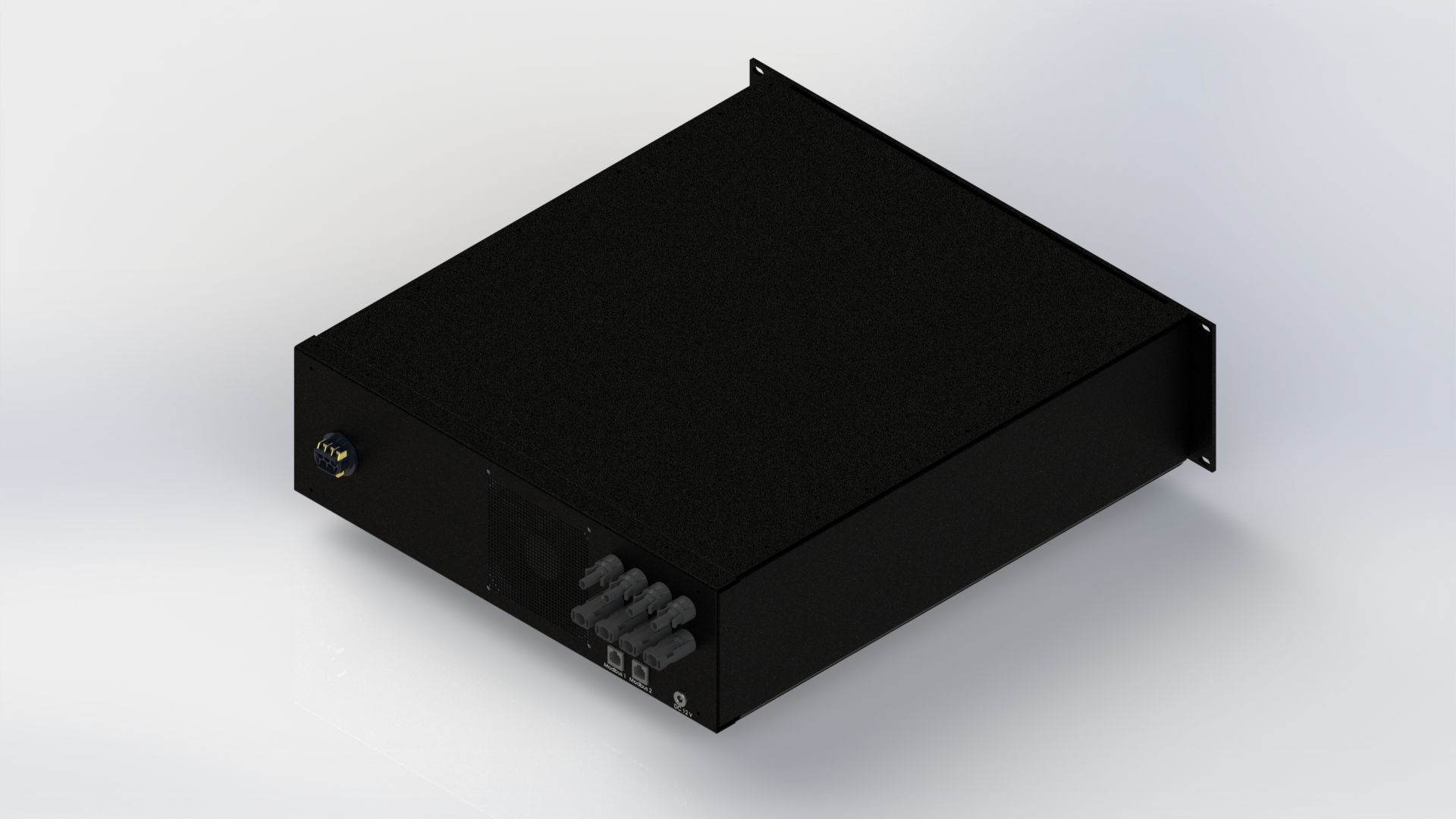

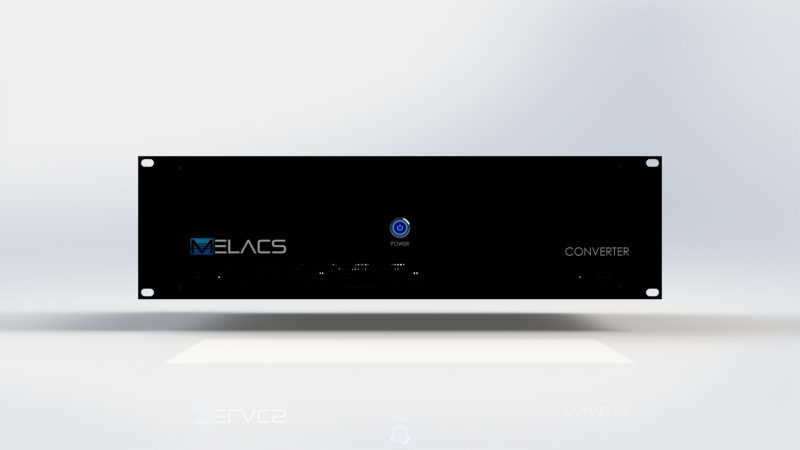

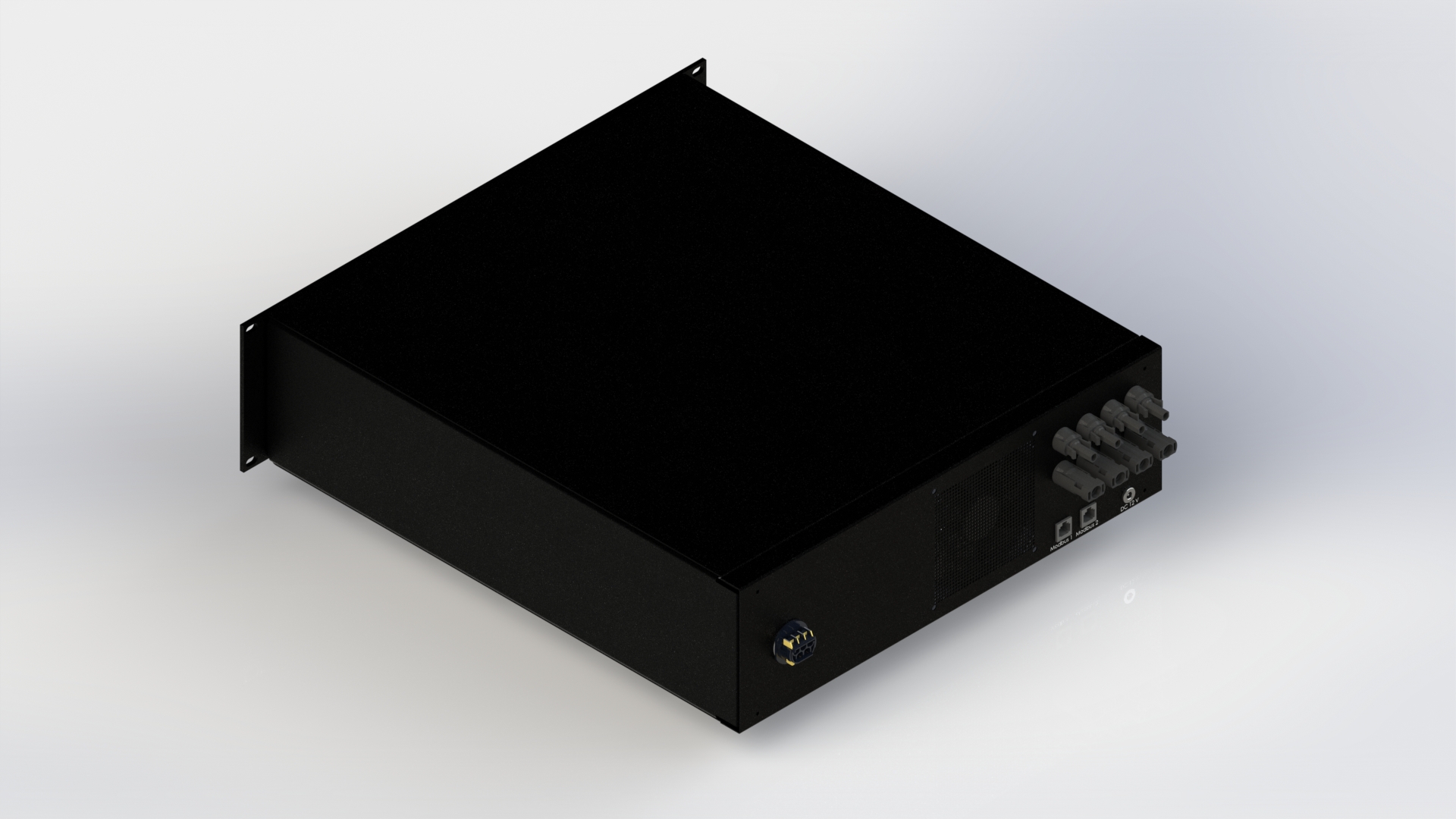

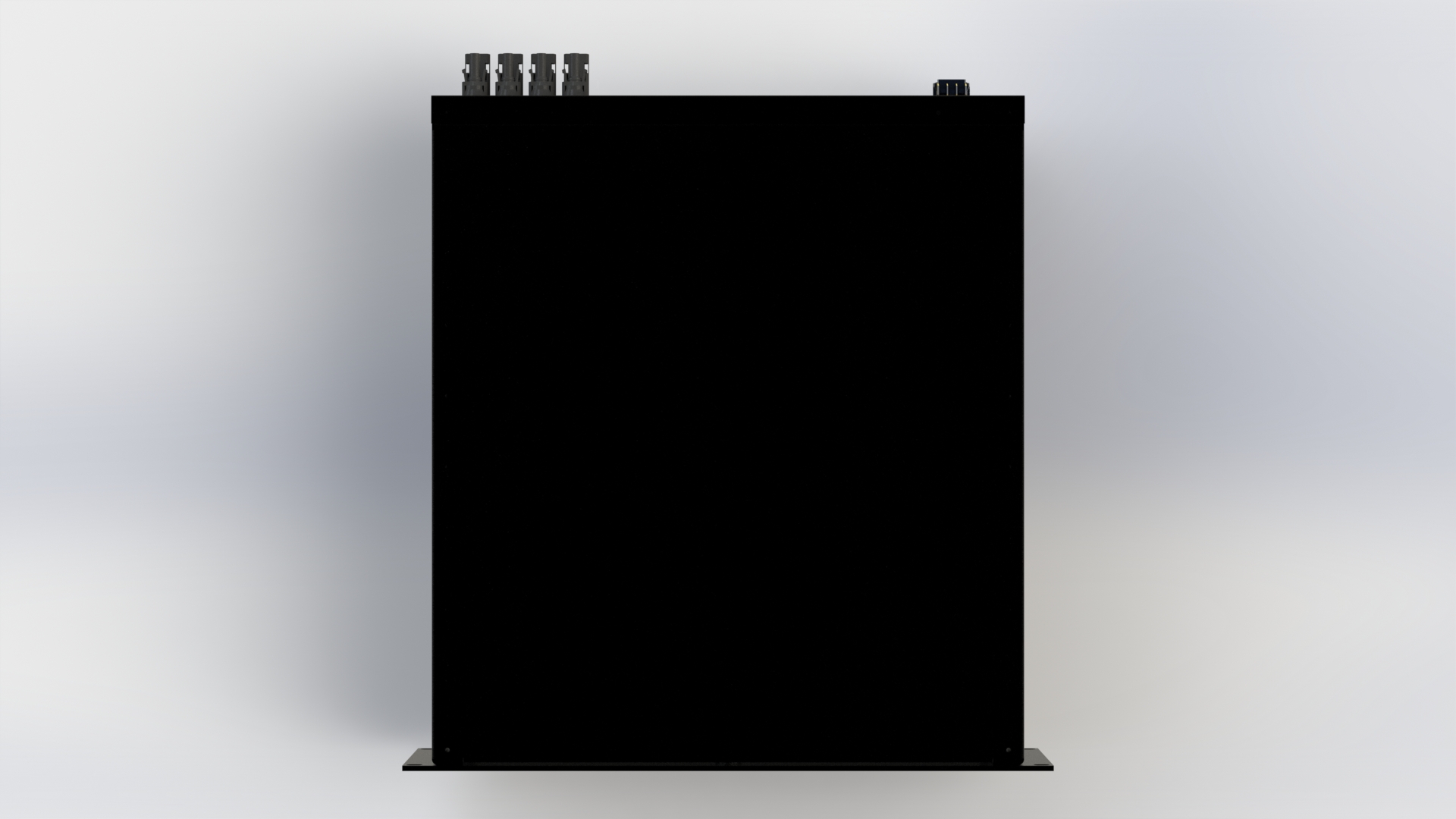

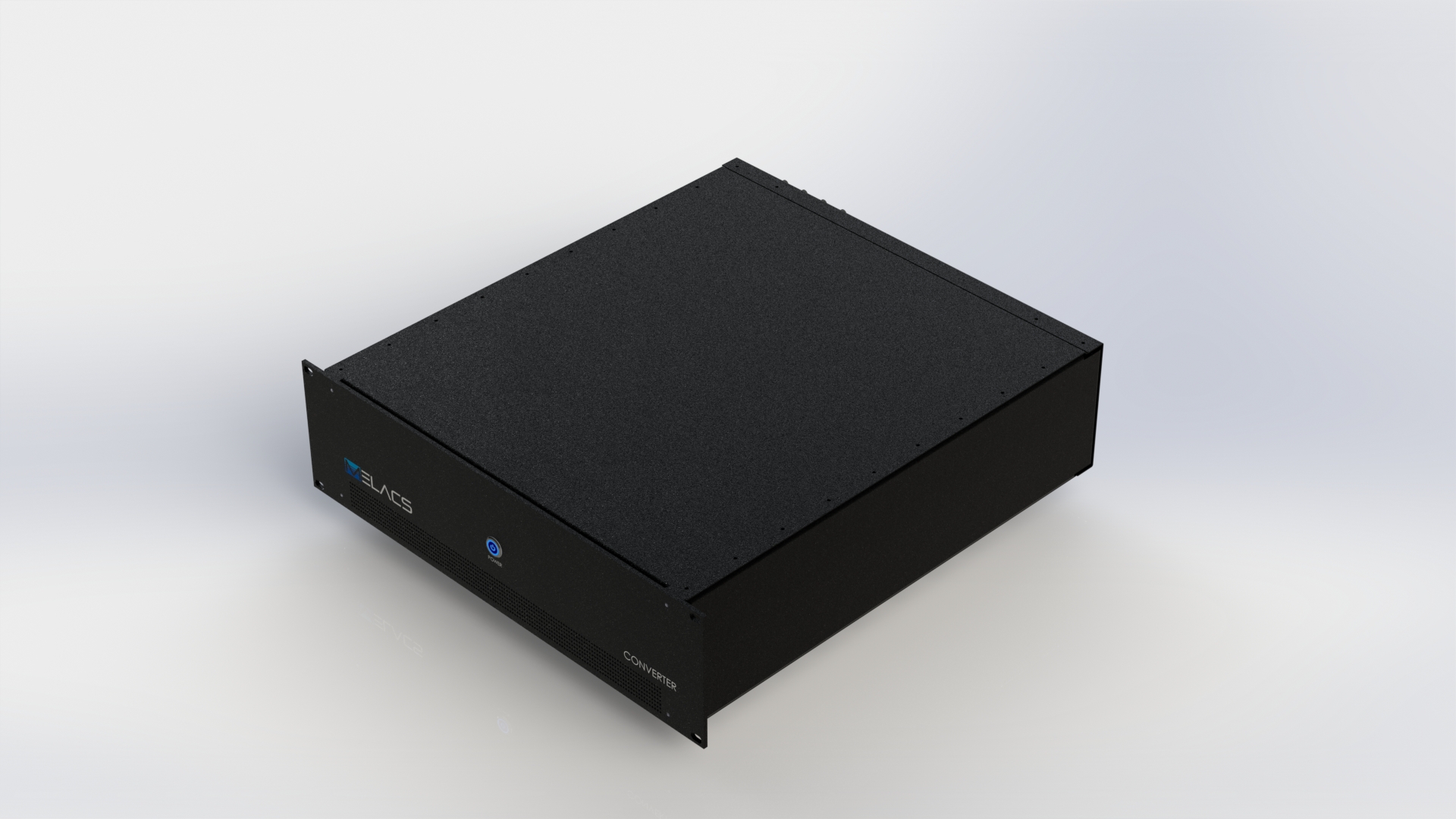

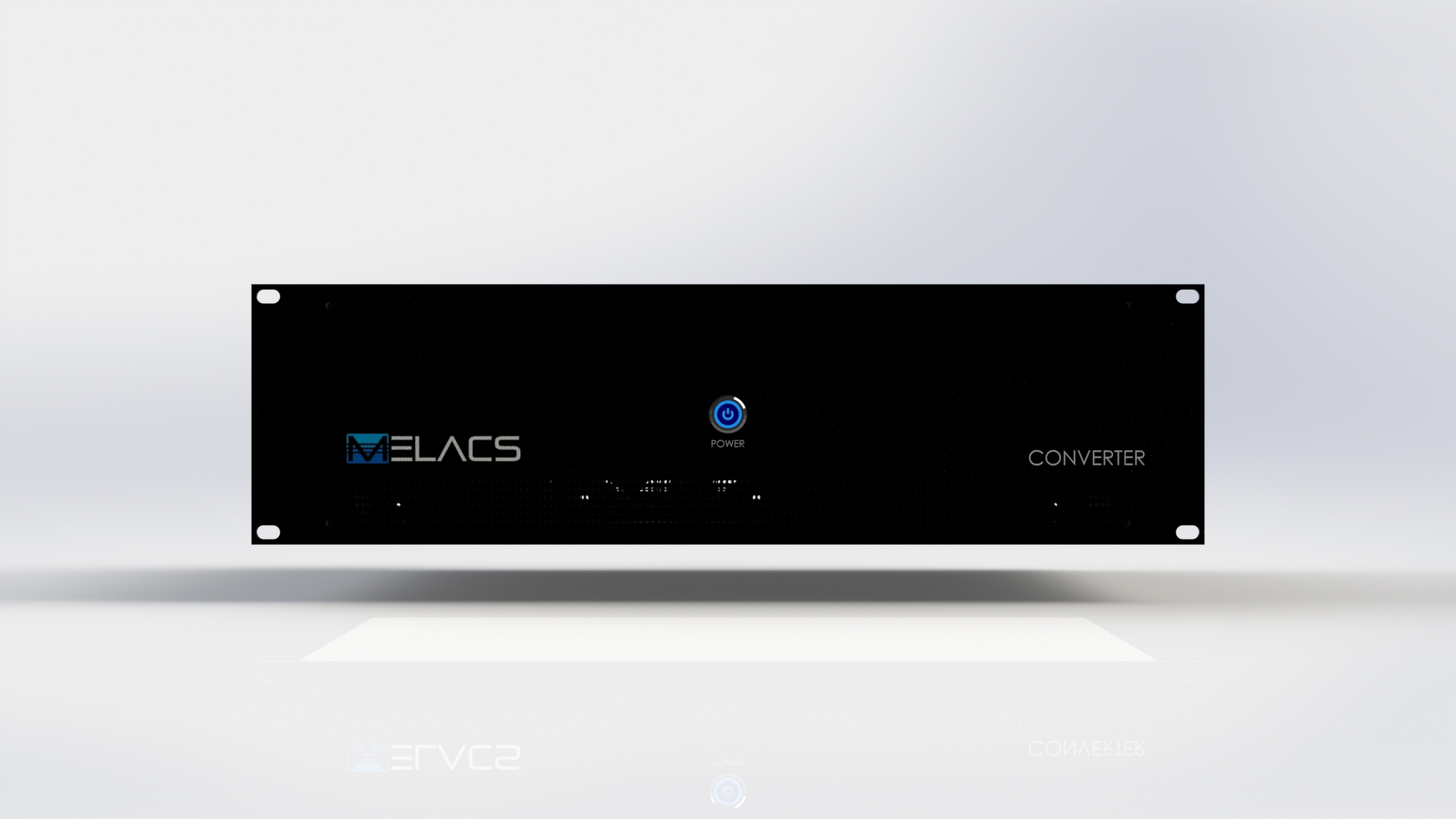

EBU-25A, Battery Charger (3U), för 19″ rackmontage.
EBU-25A används i system med en energikälla på 48 VDC eller mer som behöver konverteras upp till systemets arbetsspänning på 800 VDC.
Komplett och flexibel inverterkonverterfunktionalitet
- Hanterar olika energikällor samtidigt såsom solceller, bränsleceller, gasturbiner, biodieselmotorer, ångturbiner, stirlingmotorer, vindkraftverk, vågkraftverk mm
- Inbyggda kommunikationsfunktioner – SPI, RS232, RS485, Canbus, Modbus,
Mer energieffektiv
- Sömlös växling mellan laddning och urladdning av batteribank
- Max effekt kan lastas kontinuerligt över tid
- Stort DAC inspänningsområde justeras automatiskt efter behov mellan 48-800 VDC
- Låg standby effektförbrukning
Funktionalitet för äkta snabbladdning av fordon (EV-Laddning)
- Möjliggör äkta snabbladdning för elfordon. I kombination med Melacs högspänningsbatterier snabbladdas även elfordon med upp till 800 volt spänning.
Oöverträffad säkerhet med maximal trygghet
- Inbyggd mjukvara och sensorer för överspänningskydd och överhettning
Styrning och kontroll alltid tillgänglig
- Larmfunktioner och säkerhetsfunktioner
Robust design för enkel och flexibel installation
- Byggd i 19” rackformat för professionella installationer
- Kompakt och lätt konstruktion
- Komponenter designade för beräknad MTBF 30 år
- Kapsling designad för minimal damminträngning
Specifikationer:
| DC UTGÅNG | |
| Max märkeffekt DC utgång | 40 000 Watt |
| Max kontinuerlig DC utgång | 40 000 Watt |
| DC utgångsspänning | 900 VDC |
| Max kontinuerlig utgångsström | 50 Ampere |
| Automatisk övergångstid mellan on- och off-grid | < 0,1 sek |
| AC INGÅNG | |
| Max AC effekt | 20 000 VA |
| Max AC spänning 3-fas | 480 Volt |
| Max AC spänning 1-fas | 277 Volt |
| Max ingående ström | 25 Ampere |
| DC INGÅNG | |
| Transformatorfri, ojordad | Ja |
| Omvänt polaritetsskydd | Ja |
| Detektering av jordfelsisolering (känslighet) | 600kΩ |
| Max effektivitet | 98% |
| DC INGÅNG, PV- | |
| Max DC effekt | 40 000 Watt |
| Max DC spänning | 48 – 900 VDC |
| Max ingående ström | 50 ADC |
| DC INGÅNG, BATTERI | |
| Max kontinuerlig peak effekt | 40 000 Watt |
| Max DC spänning | 48 – 900 VDC |
| Max ingående ström | 50 ADC |
| Kapacitet antal batterier | Obegränsat |
| Batterityper som stöds | M-BLFP-48-100-B |
| STYRNING OCH ÖVERVAKNING | |

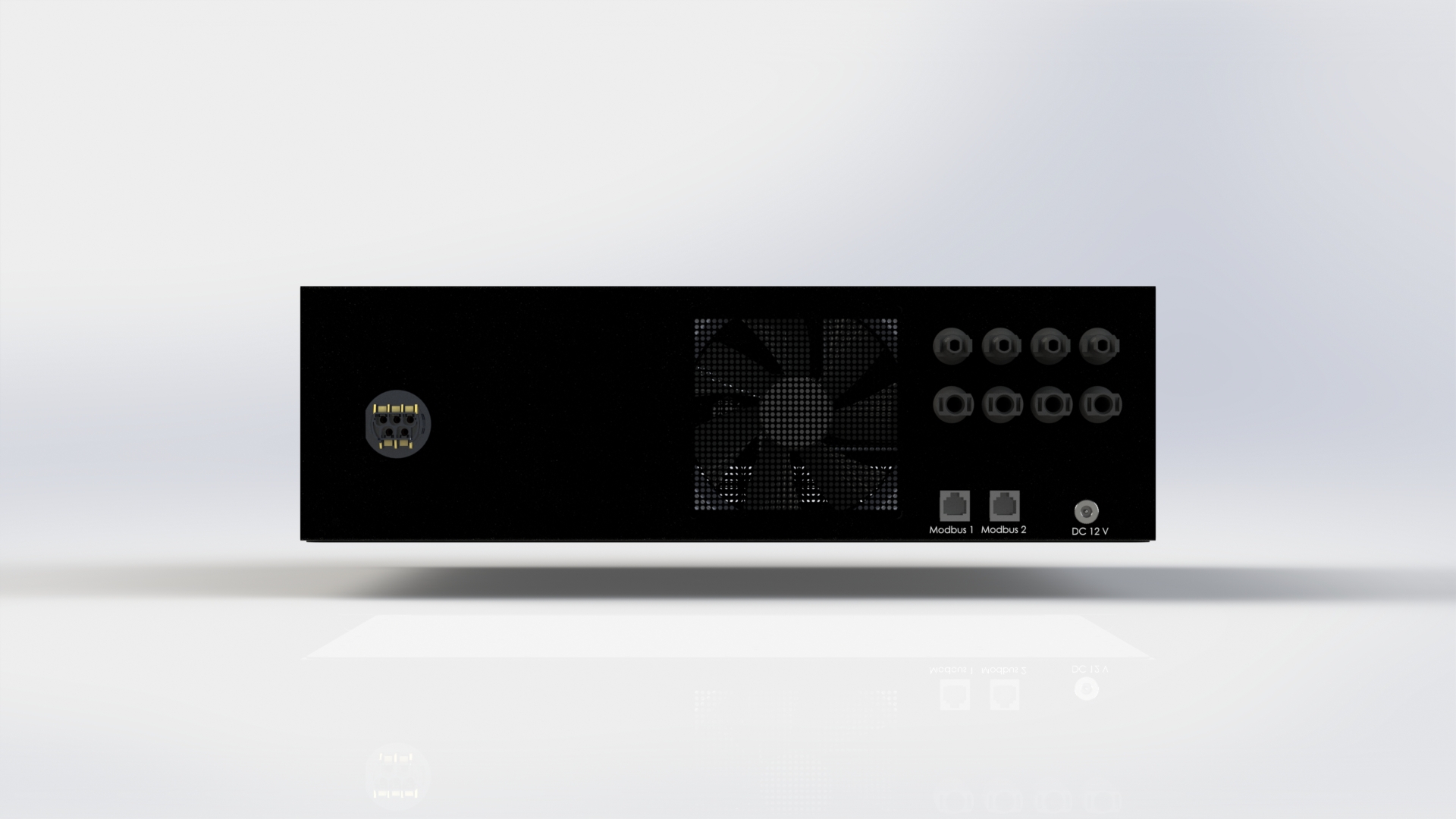

| Inbyggda kommunikationsprotokoll | RS485 Modbus |
| SÄKERHET | |
| Över-, och underspänningsskydd | Ja |
| Överströmsskydd | Ja |
| Kortslutningsskydd | Ja |
| Hårdvarusäkring | 50 Ampere |
| STANDARDER | |
| LVD – Low Voltage directive LVD | EN 62109-1, EN 62109-2 |
| EMC – Electromagnetic Compatibility | EN 61000-6-2, EN 61000-6-3 |
| Övriga | IEC 61 683 |
| INSTALLATIONSEGENSKAPER | |
| Mått (H/B/D) | 19″ 3U (88 mm/482,6 mm/500 mm) |
| Vikt | 9,5 Kg |
| Arbetstemperatur | -250C +600C |
| Skyddsklass | IP52 |
