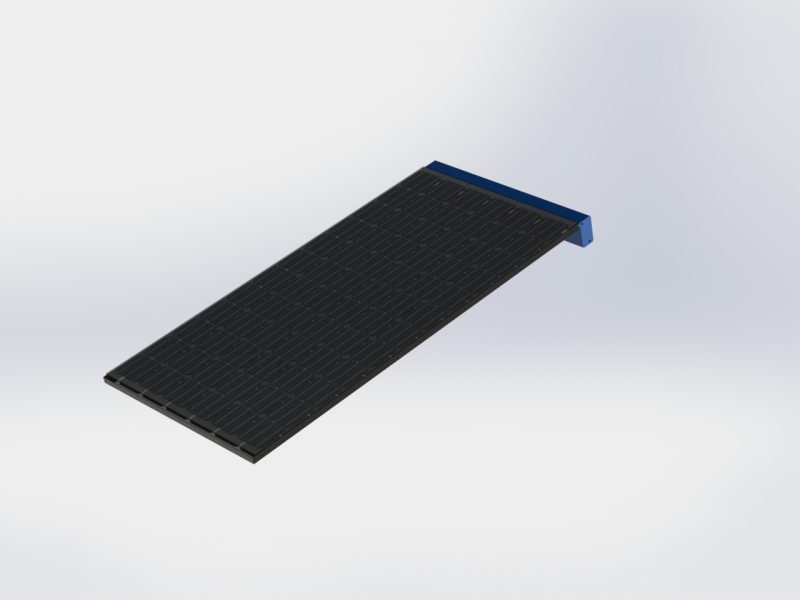

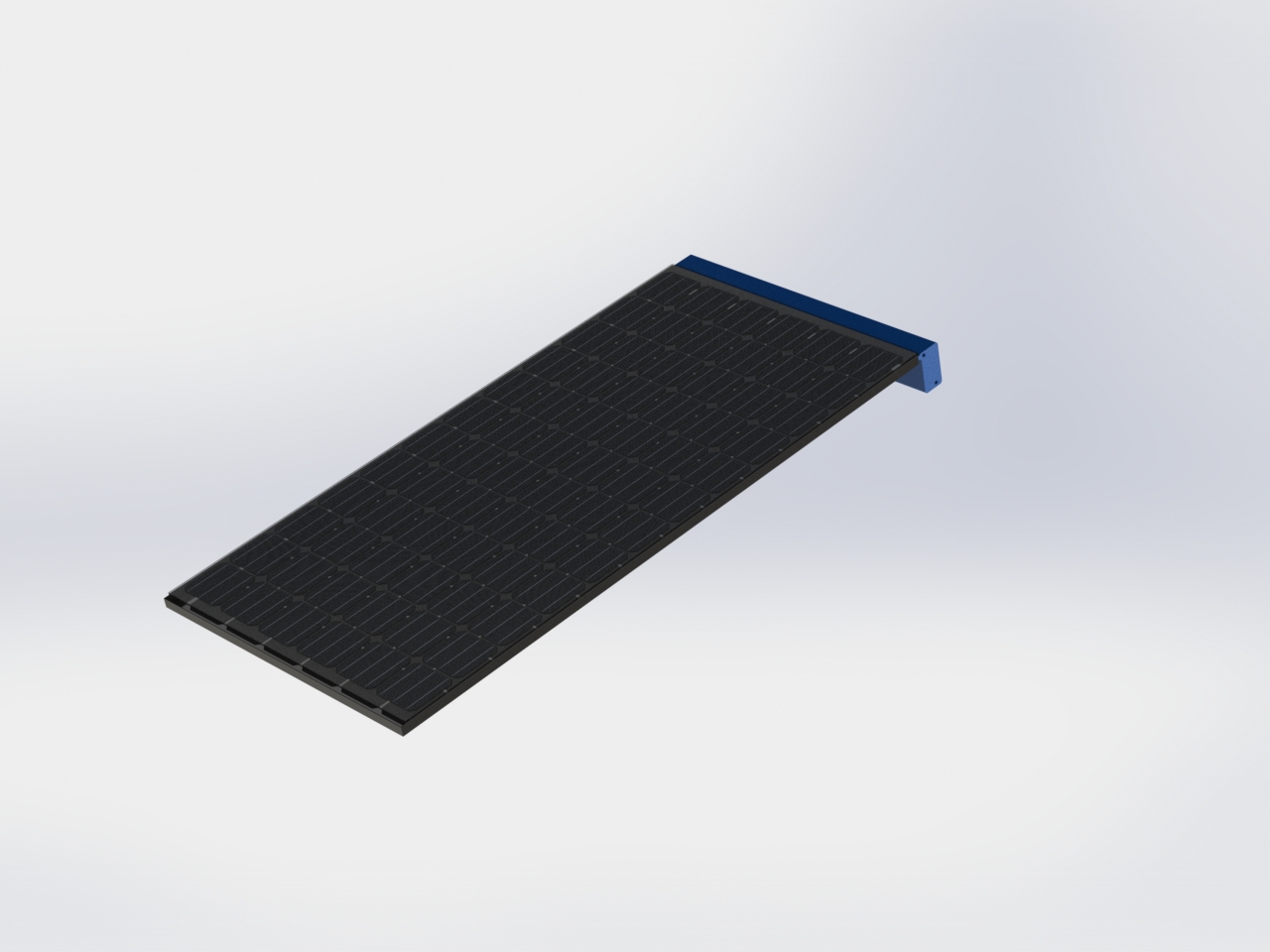

PVBT-1150
Melacs unika bi-facial solcellspanel alstrar både elektricitet och tar tillvara termisk värme. Kombinationen ger hela 1150 Watt Pmax (Wp+Wt), vilket motsvarar hela 529 Watt/m2.
MBB (Multi-busbars) solcellpanel
Adopts new technology to improve the efficiency of modules, offers a better aesthetic appearance, making it perfect for rooftop installation.
PID Resistance
Excellent Anti-PID performance guarantee limited power degradation for mass production.
Högre livstidseffekt
0.5% årlig effektnedbrytning med en 30-års linjär effektgaranti.
Reducerar BOS kostnad
Designad för högvoltssystem upp till 1 500 VDC sparar BOS kostnad.
Högre effektuttag
Max effekt (Pmax) 556 Wp
Bättre prestanda i svagt ljus
Utmärkt prestanda vid ljusnedsättning (t.ex. gryning, skymning, moln etc.)
Mekanisk motståndskraft
5400 Pa snöbelastning, 2400 Pa vindbelastning och 25 mm hagel < 23 km/h
Specifikationer
| PANELVÄRDEN STANDARDINSTALLATION | STC |
| Max effekt (Pmax) | 512 Wp (+ 8,59%) |
| Max spänning (Vmp) | 41,3 V (+ 0,00%) |
| Max ström (Imp) | 12,42 A (+ 8,69%) |
| Kretsöppen spänning (Vsc) | 49,5 V (+ 0,00%) |
| Kretssluten ström (Isc) | 13,24 A (+ 6,49%) |
| Paneleffektivitet STC (%) | 23,6% (+ 10,59%) |
| Arbetstemperaturområde | -400C ~ +850C |
| Max systemspänning | 1 500 VDC (IEC) |
| Max säkringsvärde | 25 A |
| Temperatur koefficient av Pmax | -0,35%/0C |
| Temperatur koefficient av Voc | -0,28%/0C |
| Temperatur koefficient av Isc | -0,048%/0C |
| Normal cellarbetstemperatur | 450C (+50C) |
| Bifacial Faktor | 25% (+5%), max 550 W bifacial peak at 250C |
| TERMISK SPECIFIKATION | |
| Termisk energi | Adderar 0 – 1 200 Wt från 10 – 85 0C |
| Panelens totala effektivitet | We+Wt är 35-65% och värmeberoende |
| Termisk absorbator | Ja |
| PANELVÄRDEN (We) MED BOOSTERREFLEKTOR | |
| Max effekt (Pmax) | 1024 Wp (+ 8,59%) |
| Max spänning (Vmp) | 41,3 V (+ 0,00%) |
| Max ström (Vmp) | 24,84 A (+ 8,69%) |
| TERMISK SPECIFIKATION (Wt) MED BOOSTERREFLEKTOR | |
| Termisk energi | Adderar 0 – 2 200 Wt från 10 – 850C |
| Panelens totala effektivitet | We+Wt är 35-65% och värmeberoende |
| STANDARDER | |
| ISO | ISO9001:2015, ISO14001:2015, ISO45001:2018 |
| IEC | IEC61215, IEC61730 |
| INSTALLATIONSEGENSKAPER | |
| Kopplingsbox | IP68-klassad |
| Antal celler | 144st (24×6) |
| Celltyp | Monocrystalline PERC half-cut celler |
| Panelstorlek | 2094 mm x 1038 mm x 35 mm, (2,174 m2) |
| Panelglas, tjocklek och material | 2,00+2,00 mm coated tempered glas |
| Utgående kablage | 4,0 m2, landscape: 300mm, portrait: N 150 mm |
| Kontakter | MC4 kompatibla |
| Inkapslingsmaterial | TPO |
| Vikt | 28,5 Kg |
